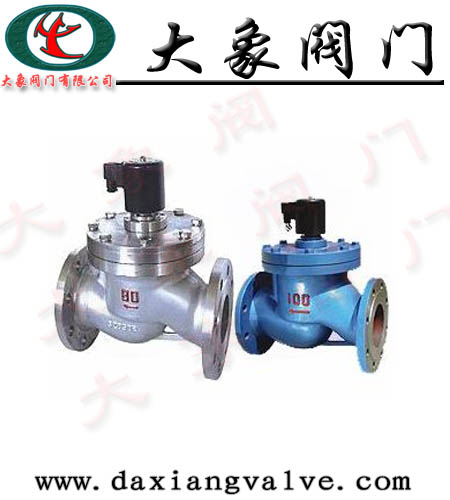

ZCZP蒸汽电磁阀
一、用途：
ZCZP蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
三、ZCZP蒸汽电磁阀 技术参数：
|
工作介质
|
蒸汽及其他腐蚀性气体
|
|
介质温度℃
|
≤200
|
|
工作压力 MPa
|
1.6
|
|
工作压差 MPa
|
0.05～1.6
|
0.1～1.6
|
|
电源电压
|
AC220V其余规格可作特殊订货
|
|
使用寿命
|
按JB/T7352-94规定
|
|
额定流量系数 KV
|
|
泄漏量 ml/min
|
按JB/T7352-94·F规定
|
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
功 耗 VA
|
30、40
|
30
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、 ZCZP蒸汽电磁阀安装尺寸：
|
公称通径DN
|
法兰纹连接
|
|
外形尺寸
|
法兰尺寸
|
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
175
|
130
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
180
|
150
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
195
|
160
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
205
|
180
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
220
|
200
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
235
|
230
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
250
|
290
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
260
|
310
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
|
100
|
290
|
350
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
|
125
|
365
|
400
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
|
150
|
400
|
480
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
|
200
|
416
|
600
|
340
|
295
|
266
|
24
|
3
|
12φ22
|
|
250
|
434
|
730
|
405
|
355
|
319
|
26
|
4
|
12-φ26
|
|
300
|
490
|
850
|
460
|
410
|
370
|
28
|
4
|
12φ26
|

|
公称通径DN
|
内螺纹连接
|
|
外形尺寸
|
内螺纹
|
|
H
|
L
|
G
|
|
15
|
153
|
92
|
1/2
|
|
20
|
153
|
92
|
3/4
|
|
25
|
153
|
110
|
1
|
|
32
|
176
|
120
|
11/4
|
|
40
|
176
|
140
|
11/2
|
|
50
|
192
|
162
|
2
|
