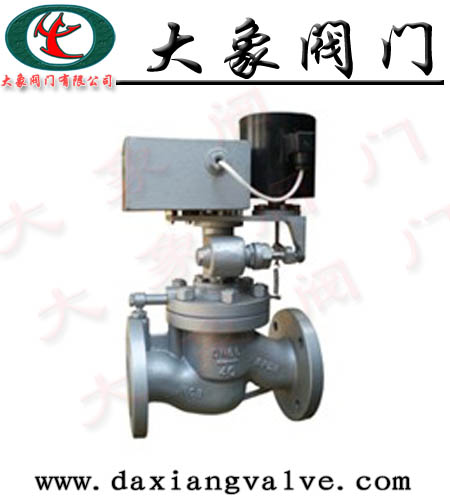

一 、ZCTG高温电磁阀产品概述
ZCTG高温电磁阀是先导直动型的电磁阀，广泛用于水、轻油、重油、非腐蚀性气体及蒸汽等各种流体介质，如电站抽气管道疏水系统和蒸发器的排气系统中，主要用于对管道中的介质进行二位通断和远程控制。
二、ZCTG高温电磁阀产品特点
在阀门开启和关闭过程中，介质始终没有通过电磁头，因此，阀门在使用过程中，介质特征对电磁头的工作没有影响，所以此阀具有耐高温、耐低温等功能。
四、ZCTG高温电磁阀主要技数参数
|
公称通径（mm）
|
10～150
|
200～250
|
|
公称压力（MPa）
|
1.6 2.5 4.0
|
|
介质温度
|
-40～+400
|
|
环境温度
|
-40～+60
|
|
工作压差（MPa）
|
0.02～4.0
|
0.05～4.0
|
|
电源电压
|
AC220V、其余规格可作特殊订货（36V、24V、12V、380V）
|
|
功耗（VA）
|
10～230
|
|
额定流量系数（KV）
|
按JB/T7352-94规定
|
|
泄漏量（ml/min）
|
按JB/T7352-94·F规定
|
五、ZCTG高温电磁阀工作原理
ZCTG高温电磁阀根据通电时呈开启或关闭不同，可分为常开式和常闭式。
常闭电磁阀工作原理是：在未通电时，电磁阀呈关闭状态。当电磁线圈通电后，在电磁力 的作用下动铁芯与静铁 芯吸合，动铁芯向上移 动，通过驱动头转轴， 带动阀杆克服弹簧力上移 ，使阀杆密封面与副阀 座脱离，副阀打开。阀 杯上腔介质通过副阀流 向阀门出口，阀杯上腔 的介质压力会不断下降 ，通过压力 差把阀杯向上托起，阀 门主阀打开，阀门开启 。当线圈断电 后，电磁力消失，动铁 芯在弹簧力作用下向下移动，通过驱动头 转轴，带动阀杆向下移 动，使阀杆密封面紧压 在副阀座上达到密封， 副阀关闭。介质通过阀杯 平衡孔流向阀杯上腔，阀杯上 腔介质压力上升，推动阀杯下移，主阀关闭，阀门关闭。常开型与此相反
六、ZCTG高温电磁阀安装尺寸
|
公称通径
DN
|
外形尺寸
|
法兰尺寸
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
n-d
|
|
10
|
130
|
261
|
90
|
60
|
41
|
14
|
4-14
|
|
15
|
140
|
266
|
95
|
65
|
46
|
14
|
4-14
|
|
20
|
150
|
271
|
105
|
75
|
56
|
16
|
4-14
|
|
25
|
160
|
279
|
115
|
85
|
65
|
16
|
4-14
|
|
32
|
180
|
307
|
140
|
100
|
76
|
18
|
4-18
|
|
40
|
200
|
312
|
150
|
110
|
84
|
18
|
4-18
|
|
50
|
230
|
343
|
165
|
125
|
99
|
20
|
4-18
|
|
65
|
290
|
404
|
185
|
145
|
118
|
22
|
8-18
|
|
80
|
310
|
486
|
200
|
160
|
132
|
22
|
8-18
|
|
100
|
350
|
568
|
235
|
190
|
156
|
24
|
8-22
|
|
125
|
400
|
602
|
270
|
220
|
184
|
26
|
8-26
|
|
150
|
480
|
637
|
300
|
250
|
211
|
28
|
8-26
|
|
200
|
600
|
650
|
375
|
320
|
284
|
34
|
12-30
|
|
250
|
730
|
721
|
450
|
385
|
345
|
38
|
12-33
|
