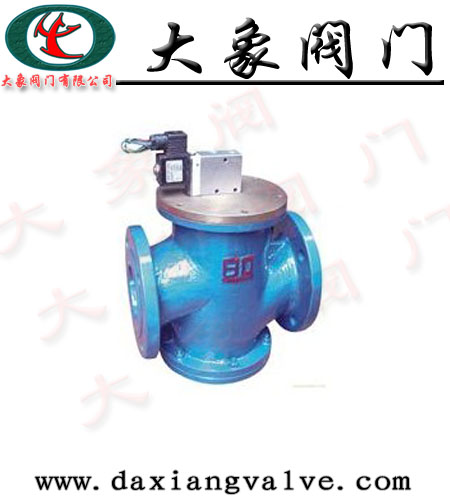

ZCQ电磁阀用途
本ZCQ电磁阀适用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、 制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。
ZCQ电磁阀主要技术参数
|
公称通径（mm）
|
25
|
50
|
65
|
80
|
100
|
|
工作压力
|
0~0.8Mpa
|
|
适用介质
|
气、水、液、蒸汽、煤气
|
|
控制压力
|
0.1~0.65Mpa
|
|
控制介质
|
气
|
|
环境温度
|
-10~+50℃
|
|
最高介质温度
|
120℃
|
|
电源
|
AC220V+10%/-15% 50Hz±5%或定制
|
|
温升
|
|
|
外形尺寸（H*L）mm
|
200*125
|
350*230
|
374*250
|
420*260
|
490*320
|
|
接管形式
|
内螺纹G1
|
法兰4孔φ18
中心圆φ125
|
法兰4孔φ18
中心圆φ145
|
法兰4孔φ18
中心圆φ150
|
法兰4孔φ18
中心圆φ170
|
ZCQ电磁阀工作压力与控制压力对表
|
工作压力
|
0
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
|
最小控制压力
|
0.1
|
0.15
|
0.2
|
0.3
|
0.4
|
0.45
|
0.5
|
0.58
|
0.63
|
相关电磁阀产品系列：
（1）LZNDB智能电磁流量计 （2）ZCRB燃气紧急切断阀
（3）LWGY液体涡轮流量计 （4）LUGB涡街流量计
（5）ZQDF蒸汽电磁阀，不锈钢电磁阀 （6）2L电磁阀
（7）MDFZ直角式脉冲电磁阀 （8）ZQDF黄铜电磁阀
（9）ZCZP中温蒸汽电磁阀 （10）SLF塑料电磁阀
（11）ZCM煤气电磁阀 （12）快装式气动角座阀
（13）ZQDF系列蒸汽电磁阀 （14）ZCZG/ZCZH系列高温高压电磁阀
（15）ZCS(DF)丝扣水用电磁阀 （16）ZCS水用电磁阀
（17）ZCG高温电磁阀 （18）Y型气动丝扣法兰角座阀
（19）2L-F连体法兰电磁阀 （20）2L分步直动式电磁阀。
大象阀门公司订货须知：
一、①ZCQ电磁阀产品名称与型号②ZCQ电磁阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的ZCQ电磁阀型号，请按ZCQ电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
