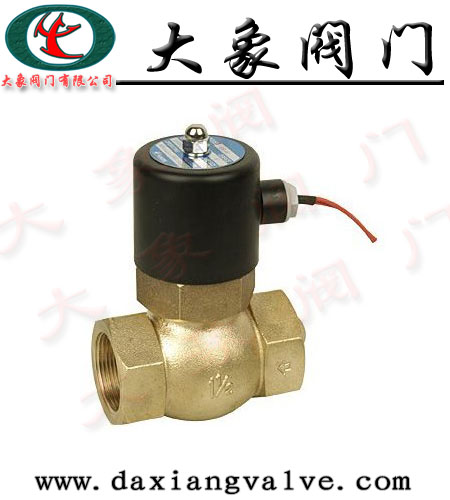

ZCL黄铜活塞电磁阀
详细资料：
一、ZCL黄铜活塞电磁阀应用范围
航天军工、石化电力、燃气燃油、造船业、、吹灰除尘、消防设备、暖通空调、环保设备、清洗设备、锅炉、等自动化控制。
二、ZCL黄铜活塞电磁阀主要技术参数
原理结构①：先导活塞型、直动活塞型
阀体材质：黄铜
控制方式：常闭式、常开式
流体范围②：水、蒸汽、空气
流体温度③：C2组：-5--90℃；C3组：-5--120℃；C4组：-5--180℃
密封材料：PTFE
标准电压：AC220V、DC24V (其它可特制)
电气连接：接线盒式(普通型)、电缆引线式(防爆型)
防护等级：IP65
线圈选项④：普通线圈；防爆线圈(防爆等级：ExmⅠ/ⅡT4
三、ZCL黄铜活塞电磁阀规格参数及安装尺寸
|
型号规格
|
螺纹接口[英寸]
|
通径DN
[mm]
|
KV值
|
工作压力[bar]
|
控制方式
|
线圈功率
|
外形尺寸 [mm]
|
|
A
|
DC
|
L
|
H
|
W
|
|
ZDTA01
|
G1/8
|
1.2
|
0.12
|
B016级：0-16
|
常闭式
(无常开式)
|
普通14VA;
防爆
12VA/17VA
|
普通8W；
防爆10W/20W
|
32
|
47
|
20
|
|
ZDTA02
|
G1/4
|
2
|
0.16
|
B06级：0-6
B010级：0-10
|
32
|
47
|
32
|
|
ZDTA03
|
G1/4
|
3
|
0.23
|
46
|
66
|
32
|
|
ZDTA05
|
G1/4
|
5
|
3.2
|
B05级：0-5
|
46
|
66
|
32
|
|
ZDTA08
|
G1/4
|
8
|
3.4
|
B16级：0.5-16
B50级：3-50
|
常闭式、常开式
|
65
|
97
|
35
|
|
ZDTA 10
|
G3/8
|
10
|
3.6
|
65
|
97
|
35
|
|
ZDTA 15
|
G1/2
|
14
|
3.8
|
65
|
97
|
35
|
|
ZDTA 20
|
G3/4
|
20
|
10
|
B16级：0.5-16
B35级：3-35
|
90
|
125
|
60
|
|
ZDTA 25
|
G1
|
25
|
11
|
116
|
123
|
70
|
注解：①直动活塞型原理结构限通径≤5mm(工作压力一般从0开始，也可适用低真空)，其余通径均为先导活塞型；
②流体中若含杂质电磁阀前方应安装过滤阀(滤网≥60目)，且无凝固或结晶现象,且粘度≤20CST；
③防爆型流体温度不得超过C3组，B25、B35、B50三种压力等级无常开式，同时所有规格的环境温度为-20--55℃。
