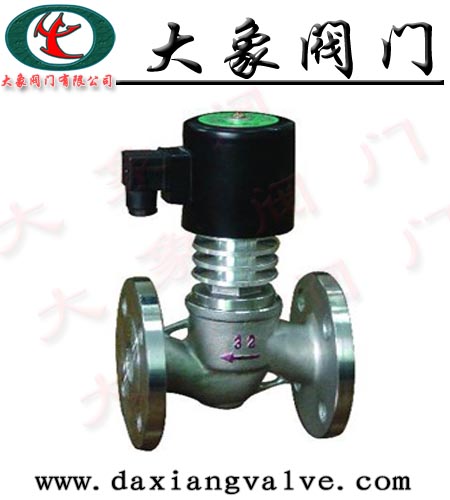

一、ZCG高温电磁阀用途：
大象牌电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。
二、ZCG高温电磁阀产品特点：
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。 耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
三、ZCG高温电磁阀技术参数：
|
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
|
公称压力(Mpa)
|
1.6
|
|
工作压差(Mpa)
|
0.04~1.6
|
|
工作介质
|
蒸汽、油(高温气体、液体)
|
|
介质温度(℃)
|
-40~350
|
|
环境温度(℃)
|
-40~60
|
|
环境温度(℃)
|
95±3%
|
|
额定电压(V)
|
Ac220
|
|
功率(VA)
|
45
|
|
绝缘等级
|
H级
|
|
工作频率
|
连续
|
|
额定流量系数(KV)
|
5.4
|
9
|
15
|
18
|
28
|
40
|
|
泄露量(ml/min)
|
1.5
|
3.0
|
30
|
45
|
60
|
四、ZCG高温电磁阀技术参数：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n_d
|
|
10
|
115
|
148
|
90
|
60
|
41
|
14
|
2
|
4-￠14
|
|
15
|
115
|
148
|
95
|
65
|
46
|
14
|
2
|
4-￠14
|
|
20
|
115
|
148
|
105
|
75
|
56
|
16
|
2
|
4-￠14
|
|
25
|
125
|
148
|
115
|
85
|
65
|
16
|
3
|
4-￠14
|
|
32
|
150
|
182
|
140
|
100
|
76
|
18
|
3
|
4-￠18
|
|
40
|
160
|
182
|
150
|
110
|
84
|
18
|
3
|
4-￠18
|
|
50
|
190
|
192
|
160
|
125
|
99
|
20
|
3
|
4-￠18
|
五、ZCG高温电磁阀结构原理：
东方牌高温电磁阀系管道连通型，先导式电磁阀，全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通。当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通(此时主腔压力大背腔压力)当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位(此时背腔压力大于主腔压力)，大阀关闭，介质不再流通。
相关电磁阀产品系列：
（1）LZNDB智能电磁流量计 （2）ZCRB燃气紧急切断阀
（3）LWGY液体涡轮流量计 （4）LUGB涡街流量计
（5）ZQDF蒸汽电磁阀，不锈钢电磁阀 （6）2L电磁阀
（7）MDFZ直角式脉冲电磁阀 （8）ZQDF黄铜电磁阀
（9）ZCZP中温蒸汽电磁阀 （10）SLF塑料电磁阀
（11）ZCM煤气电磁阀 （12）快装式气动角座阀
（13）ZQDF系列蒸汽电磁阀 （14）ZCZG/ZCZH系列高温高压电磁阀
（15）ZCS(DF)丝扣水用电磁阀 （16）ZCS水用电磁阀
（17）ZCG高温电磁阀 （18）Y型气动丝扣法兰角座阀
（19）2L-F连体法兰电磁阀 （20）2L分步直动式电磁阀。
大象阀门公司订货须知：
一、①ZCG高温电磁阀产品名称与型号②ZCG高温电磁阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的ZCG高温电磁阀型号，请按ZCG高温电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
