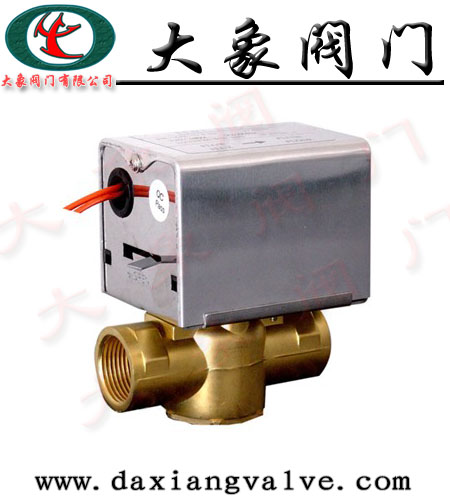

VA7010(HYDF)风机盘管专用电动二通阀产品概述
VA7010(HYDF)风机盘管专用电动二通阀-应用范围及产品特点
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4.电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。 执行器选用铸铝支架及塑料外壳，体积小、重量轻
选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
适合多种控制信号：增量(浮点)、电压(0～10V)、电流(4～20mA)
具有0～10V或4～20mA反馈信号(选配)
传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
功耗低、输出力大、噪音小
阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀
VA7010(HYDF)风机盘管专用电动二通阀分为直动式和先导式2种。
VA7010(HYDF)风机盘管专用电动二通阀-调试
切断有关电源并必须由专业技术人员进行安装。 水流方向必须按照阀体上指示得方向相同。 阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。 阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有3[1]0mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。 阀体安装完毕并与管路通过试压后才可安装驱动器。 若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。 安装完毕并检查正确无误后，通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正确为止。 经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动二通阀对水流开关的有效性.
|
产品介绍
|
SFD系列电动阀
|
SFD1系列电动阀
|
|
材料
|
黄铜阀体,不锈钢基座,铝罩壳
|
黄铜阀体,阀蕊,密封蝶,不锈钢阀杆,弹簧
|
|
可承压力(MPa)
|
2.5MPa
|
|
|
阀体连接
|
标准圆柱管螺纹
|
|
|
适用介质
|
冷冻水,热水或低压蒸气
|
|
|
适用液体温度
|
2℃-105℃
|
|
|
环境温度及湿度
|
0℃-50℃不凝露
|
|
|
水流控制方式
|
开关
|
|
|
驱动电源
|
AC220V(+10.15),50Hz功耗≤5W
|
|
|
电机类别
|
磁滞同步电机,转速500r/min
|
|
|
全行程时间
|
开6秒,关4秒
|
开8秒,关5秒
|
|
产品型号
|
额定电压
|
功率
|
驱动方式
|
与SRV2000阀门配合动作时间
|
净重
|
|
SRA2100-220
|
AC220V±10
|
7W
|
电向电机驱动
阀门弹簧复位
|
全开时间:通电后约10秒
关闭时间:断电后约5秒
|
0.3Kg
|
|
SRA2100-110
|
AC110V±10
|
|
|
|
|
|
SRA2100-24
|
AC24V±10
|
|
|
|
|
|
产品型号
|
阀门
形式
|
连接
螺纹
|
流量系数
(KV)
|
关闭压差
(MPa)
|
工作
介质
|
流体
温度
|
环境
温度
|
储存
温度
|
承压
(MPa)
|
|
SRV2200-15
|
常闭二通阀
|
G1/2
|
1.5
|
0.25
|
冷冻/
热水
|
2～94℃
|
0～60℃
最大相对
湿度为
不凝露
|
-20～65℃
最大相对
湿度为
不凝露
|
2.5
|
|
SRV2300-15
|
分流三通阀
|
G1/2
|
1.5
|
0.25
|
|
|
|
|
|
|
SRV2200-20
|
常闭二通阀
|
G3/4
|
2.5
|
0.10
|
|
|
|
|
|
|
SRV2300-20
|
分流三通阀
|
G3/4
|
2.5
|
0.10
|
|
|
|
|
|
|
SRV2200-25
|
常闭二通阀
|
G1
|
4.8
|
0.06
|
|
|
|
|
|
|
SRV2300-25
|
分流三通阀
|
G1
|
4.8
|
0.06
|
|
|
|
|
|
|
型 号
|
尺 寸(mm)
|
重量(Kg)
|
|
|
A
|
B
|
|
|
|
SRV2200-15
|
55
|
113
|
0.60
|
|
SRV2300-15
|
55
|
128
|
0.60
|
|
SRV2200-20
|
66
|
124
|
0.65
|
|
SRV2300-20
|
66
|
137
|
0.65
|
|
SRV2200-25
|
90
|
129
|
0.70
|
|
SRV2300-25
|
|
|
|
