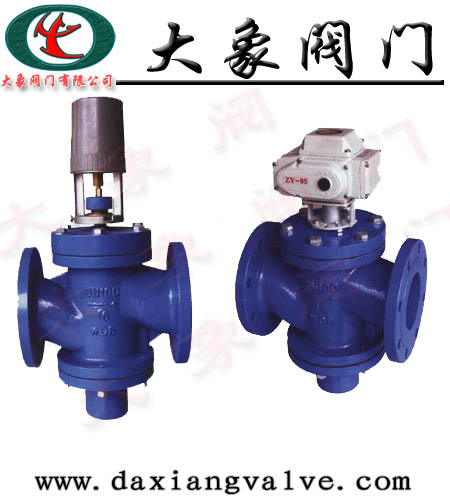

EDRV动态平衡电动调节阀产品概述

　　广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

EDRV动态平衡电动调节阀特性

　　【平衡阀/控制阀】的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。如果反接，这套调节系统就不起作用。而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。既然安装平衡阀是为了更好的供暖，就不存在反装的问题。如果是反装，就是人为的错误，当然就会纠正。平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。

EDRV动态平衡电动调节阀工作原理

　　永嘉大象阀门制造的动态电动平衡是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节阀一体化的产品。其工作原理如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：

EDRV动态平衡电动调节阀工作原理图说明：

• 、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

EDRV动态平衡电动调节阀主要零部件材质：　　

EDRV动态平衡电动调节阀的技术参数

EDRV动态平衡电动调节阀安装尺寸：　　　

EDRV动态平衡电动调节阀安装尺寸图

EDRV动态平衡电动调节阀电动执行器接线图：

A型接线图：

D型接线图：：

EDRV动态平衡电动调节阀产品作用：

　　平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。在管网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置

EDRV动态平衡电动调节阀安装注意事项：

　　(1)调节阀属于现场仪表，要求环境温度应在-25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。　

　　(2)调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。　

　　(3)安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

　　(4)调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

　　(5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。

　　同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

　　(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3

　　mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。
