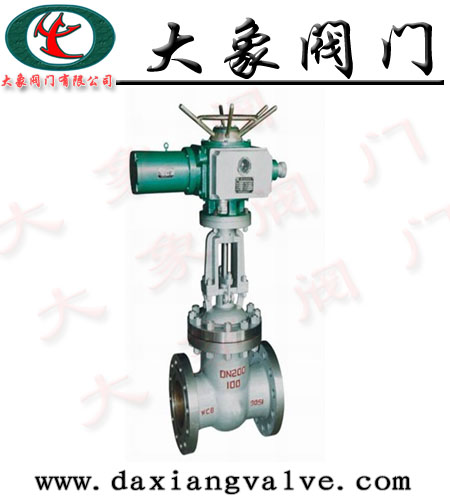

Z941H电动闸阀 |
| 产品型号： |
Z941H |
| 产品报价： |
零售价（675）
市场价（¥355.00）
会员价（235）
VIP价（65） |
|
Z941H电动闸阀主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
Z941H电动闸阀设计、制造标准
1．设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
Z941H电动闸阀主要性能规范
|
公称压力(MPa)
|
试验压力(MPa)
|
|
壳体
|
密封(液)
|
密封(气)
|
上密封
|
|
1.6
|
2.4
|
1.76
|
0.6
|
1.76
|
|
2.5
|
3.8
|
2.75
|
0.6
|
2.75
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.04
|
0.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
17.6
|
0.6
|
17.6
|
Z941H电动闸阀适用范围
|
壳体材料
|
适用介质
|
适用温度（℃）
|
|
碳素钢(C型)
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢(P型)
|
硝酸类
|
≤200
|
|
铬镍钼钛钢(R型)
|
醋酸类
|
≤200
|
|
铬钼钢(I型)
|
水、蒸汽、油品
|
≤550
|
Z941H电动闸阀主要连接及外形尺寸(PN16)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置型号
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
|
Z940、Z941、Z942
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
115
|
100
|
16
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-Φ18
|
787
|
ZB15
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-Φ18
|
806
|
ZB20
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-Φ23
|
955
|
ZB20
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-Φ23
|
1105
|
ZB40
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-Φ25
|
1343
|
ZB40
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-Φ25
|
1516
|
ZC45
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-Φ25
|
1678
|
ZC45
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-Φ30
|
1849
|
ZC90
|
|
450
|
650
|
640
|
585
|
545
|
38
|
4
|
20-Φ30
|
1937
|
ZC90
|
|
500
|
700
|
705
|
650
|
608
|
42
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
46
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
910
|
840
|
788
|
48
|
5
|
24-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1020
|
950
|
898
|
50
|
5
|
24-Φ41
|
2643
|
ZC350
|
|
900
|
1100
|
1125
|
1050
|
998
|
52
|
5
|
28-Φ41
|
2945
|
ZC500
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
54
|
5
|
28-Φ42
|
3083
|
ZC500
|
|
1200
|
1350
|
1485
|
1390
|
1325
|
56
|
5
|
32-Φ48
|
3382
|
ZC800
|
|
1400
|
1500
|
1685
|
1590
|
1525
|
58
|
5
|
36-Φ48
|
3718
|
ZC1000
|
Z941H电动闸阀主要连接及外形尺寸(PN25)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置型号
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
|
Z940、Z941、Z942
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
787
|
ZB20
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
902
|
ZB20
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
955
|
ZB20
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
1105
|
ZB40
|
|
250
|
425
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
1343
|
ZB40
|
|
300
|
450
|
485
|
430
|
390
|
40
|
4
|
12-Φ30
|
1516
|
ZC60
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-Φ30
|
1678
|
ZC60
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-Φ34
|
1849
|
ZC90
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
16-Φ34
|
1937
|
ZC90
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
20-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24-Φ48
|
2643
|
ZC350
|
Z941H电动闸阀主要连接及外形尺寸(PN40)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
|
Z940、Z941、Z942
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
3
|
4
|
617
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
3
|
4
|
665
|
ZB15
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
3
|
4
|
680
|
ZB15
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
3
|
4
|
752
|
ZB15
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
3
|
4.5
|
846
|
ZB20
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
3
|
4.5
|
908
|
ZB20
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
3
|
4.5
|
1087
|
ZB40
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
3
|
4.5
|
1243
|
ZB40
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-Φ34
|
3
|
4.5
|
1429
|
ZC45
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-Φ34
|
4
|
4.5
|
168
|
ZC60
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-Φ34
|
4
|
5
|
1738
|
ZC90
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-Φ41
|
4
|
5
|
1897
|
ZC120
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
20-Φ41
|
4
|
5
|
2104
|
ZC180
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-Φ48
|
4
|
5
|
2401
|
ZC180
|
Z941H电动闸阀主要连接及外形尺寸(PN64)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
|
Z940、Z941、Z942
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
3
|
4
|
667
|
ZB15
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
3
|
4
|
685
|
ZB15
|
|
80
|
310
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
3
|
4
|
748
|
ZB20
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
3
|
4.5
|
845
|
ZB20
|
|
125
|
400
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
3
|
4.5
|
920
|
ZB20
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
3
|
4.5
|
1009
|
ZB40
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
3
|
4.5
|
1253
|
ZC60
|
|
250
|
650
|
470
|
400
|
345
|
313
|
48
|
12-Φ41
|
3
|
4.5
|
1449
|
ZC60
|
|
300
|
750
|
530
|
460
|
412
|
361
|
54
|
16-Φ41
|
4
|
4.5
|
1867
|
ZC90
|
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
16-Φ41
|
4
|
5
|
1913
|
ZC120
|
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
16-Φ48
|
4
|
5
|
2017
|
ZC180
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
20-Φ54
|
4
|
5
|
2459
|
ZC250
|
Z941H电动闸阀主要连接及外形尺寸(PN100)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
|
Z940、Z941、Z942
|
|
50
|
250
|
195
|
145
|
112
|
88
|
28
|
4-Φ25
|
3
|
4
|
781
|
ZB15
|
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
8-Φ25
|
3
|
4
|
830
|
ZB15
|
|
80
|
310
|
230
|
180
|
148
|
121
|
34
|
8-Φ25
|
3
|
4
|
865
|
ZB20
|
|
100
|
350
|
265
|
210
|
172
|
150
|
38
|
8-Φ30
|
3
|
4.5
|
1179
|
ZB40
|
|
125
|
400
|
310
|
250
|
210
|
176
|
42
|
8-Φ34
|
3
|
4.5
|
0098
|
ZC45
|
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
12-Φ34
|
3
|
4.5
|
1201
|
ZC60
|
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
12-Φ41
|
3
|
4.5
|
1611
|
ZC90
|
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
12-Φ41
|
3
|
4.5
|
1903
|
ZC90
|
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
16-Φ48
|
4
|
4.5
|
2054
|
ZC120
|
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
16-Φ54
|
4
|
5
|
2132
|
ZC180
|
|
400
|
950
|
715
|
620
|
558
|
474
|
80
|
16-Φ54
|
4
|
5
|
2321
|
ZC250
|
|
Z941H电动闸阀主要连接及外形尺寸(PN160)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
|
Z940、Z941、Z942
|
|
50
|
300
|
215
|
165
|
132
|
88
|
36
|
8-Φ25
|
3
|
4
|
905
|
ZB20
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
8-Φ30
|
3
|
4
|
968
|
ZB20
|
|
80
|
390
|
260
|
205
|
168
|
121
|
46
|
8-Φ30
|
3
|
4
|
978
|
ZB40
|
|
100
|
450
|
300
|
240
|
200
|
150
|
48
|
8-Φ34
|
3
|
4.5
|
1043
|
ZC45
|
|
125
|
525
|
355
|
285
|
238
|
176
|
60
|
8-Φ41
|
3
|
4.5
|
1248
|
ZC60
|
|
150
|
600
|
390
|
318
|
270
|
204
|
66
|
12-Φ41
|
3
|
4.5
|
1394
|
ZC90
|
|
200
|
750
|
480
|
400
|
345
|
250
|
78
|
12-Φ48
|
3
|
4.5
|
1621
|
ZC120
|
|
