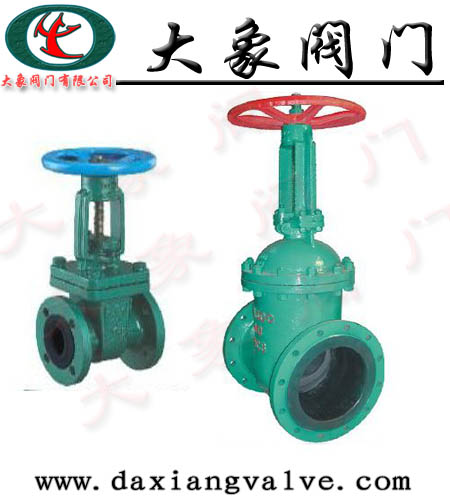

一、Z41J衬胶法兰闸阀概述
产品型号 Z41J-10
适用范围 化工
产品别名 法兰衬胶闸阀
连接形式 法兰
主体材料 铸钢
公称通径 DN50（mm）
适用介质 硫酸
压力范围 1.0（Mpa）
适用温度 80（℃）
密封形式 软密封型
二、Z41J衬胶法兰闸阀标准
|
设计标准
|
GB12234
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
三、Z41J衬胶法兰闸阀结构图
四、Z41J衬胶法兰闸阀外形连接尺寸
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
W
|
D0
|
H
|
WT
(Kg)
|
|
PN0.6MPa
|
|
15
|
1∕2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Ф12
|
100
|
100
|
120
|
5
|
|
20
|
3∕4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Ф12
|
100
|
120
|
140
|
6
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Ф12
|
120
|
130
|
150
|
7
|
|
32
|
11∕4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Ф14
|
120
|
156
|
185
|
10
|
|
40
|
11∕2
|
240
|
130
|
100
|
80
|
3
|
16
|
4-Ф14
|
160
|
165
|
205
|
18
|
|
50
|
2
|
250
|
140
|
110
|
90
|
3
|
16
|
4-Ф14
|
160
|
350
|
400
|
25
|
|
65
|
21∕2
|
270
|
160
|
130
|
110
|
3
|
16
|
4-Ф14
|
180
|
370
|
435
|
30
|
|
80
|
3
|
280
|
185
|
150
|
125
|
3
|
18
|
4-Ф18
|
180
|
430
|
510
|
43
|
|
100
|
4
|
300
|
205
|
170
|
145
|
3
|
18
|
4-Ф18
|
220
|
495
|
595
|
58
|
|
125
|
5
|
325
|
235
|
200
|
175
|
3
|
20
|
8-Ф18
|
220
|
610
|
735
|
100
|
|
150
|
6
|
350
|
260
|
225
|
200
|
3
|
20
|
8-Ф18
|
240
|
670
|
820
|
115
|
|
200
|
8
|
400
|
315
|
280
|
255
|
3
|
22
|
8-Ф18
|
240
|
815
|
1015
|
145
|
|
250
|
10
|
450
|
370
|
335
|
310
|
3
|
24
|
12-Ф18
|
240
|
965
|
1215
|
230
|
|
300
|
12
|
500
|
435
|
395
|
362
|
4
|
24
|
12-Ф23
|
280
|
1140
|
1440
|
335
|
|
350
|
14
|
550
|
485
|
445
|
412
|
4
|
26
|
12-Ф23
|
280
|
1275
|
1625
|
540
|
|
400
|
16
|
600
|
535
|
495
|
462
|
4
|
28
|
16-Ф23
|
320
|
1445
|
1845
|
670
|
|
450
|
18
|
650
|
590
|
550
|
518
|
4
|
28
|
16-Ф23
|
320
|
1530
|
1980
|
780
|
|
500
|
20
|
700
|
640
|
600
|
568
|
4
|
30
|
16-Ф23
|
360
|
1725
|
2225
|
850
|
