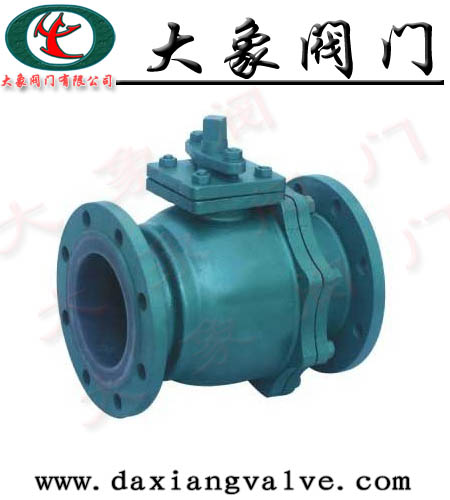

Q41J衬胶法兰球阀的优点
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
Q41J衬胶法兰球阀结构特点:
球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.
本厂球系列为Q41型,为对开二片式结构型式.
1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3、采用全塑料衬里工艺,耐介质的强腐蚀。
Q41J衬胶法兰球阀主要零件的材料说明:
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
球体/阀杆
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
3
|
衬里/阀座
|
PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
6
|
支架
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
7
|
螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni2
|
8
|
紧固螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
9
|
操作手柄
|
WCB
|
WCB
|
WCB
|
本公司其它相关衬胶阀门产品系列:
D341J蜗轮法兰衬胶蝶阀 D371J蜗轮对夹衬胶蝶阀
EG6B41J英标常闭式气动衬胶隔膜阀 EG6K41J英标常开式气动衬胶隔膜阀
EG41J英标衬胶隔膜阀 EG641J英标气动隔膜阀
G6B41J常闭式气动衬胶隔膜阀 G6K41J常开式气动衬胶隔膜阀
G41J衬胶隔膜阀 G45J直流式隔膜阀
G46J直通式衬胶隔膜阀 G49J三通衬胶隔膜阀
G941J电动衬胶隔膜阀 H40J衬胶浮球式止回阀
H44J旋启式止回阀 J41J衬胶截止阀
J44J衬胶截止阀 J45J直流式截止阀
Q41J衬胶球阀 Z41J衬胶闸阀
