产品展示 Products |
您现在的位置：首页 > 产品中心 > 闸阀 > Z441H正齿轮闸阀 |
|
| 产品名称： |

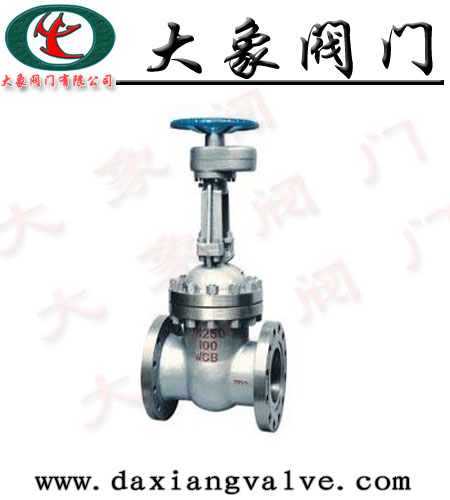

Z441H正齿轮闸阀 |
| 产品型号： |
Z441H |
| 产品报价： |
零售价（635）
市场价（¥543.00）
会员价（53）
VIP价（35） |
|
|
设计与制造： GB12234
结构长度： GB12221
压力温度等级： GB9131 GB/T74 HG20604
连接法兰： JG/T79 GB9113 HG20593-20635
试验与检验： GB13927 JB/T9092
|
|
Z441H正齿轮闸阀用途：
高压法兰连接钢制闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
|
|
Z441正齿轮闸阀结构特点
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
|
Z441H正齿轮闸阀主要外型尺寸
|
通径
|
PN2.5MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
500
|
485
|
430
|
390
|
-
|
40
|
16-30
|
1236
|
1145
|
1474
|
450
|
451
|
|
400
|
600
|
610
|
550
|
505
|
-
|
48
|
16-34
|
1540
|
1450
|
1886
|
500
|
998
|
Z441H正齿轮闸阀主要外型尺寸
|
通径
|
PN4.0MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-34
|
1234
|
1175
|
1475
|
450
|
610
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-34
|
1377
|
1322
|
1678
|
500
|
890
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-41
|
1552
|
1492
|
1900
|
560
|
1333
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-48
|
2135
|
1975
|
2510
|
720
|
2526
|
Z441H正齿轮闸阀主要外型尺寸
|
通径
|
PN6.4MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
16-41
|
1308
|
1220
|
1540
|
500
|
618
|
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
16-41
|
1565
|
1469
|
1850
|
560
|
945
|
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
16-48
|
1785
|
1640
|
2080
|
640
|
1818
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
20-54
|
2135
|
1975
|
2510
|
720
|
2507
|
|
600
|
1350
|
930
|
820
|
750
|
678
|
76
|
20-58
|
2295
|
2425
|
2959
|
800
|
3352
|
Z441H正齿轮闸阀正齿轮闸阀主要外型尺寸
|
通径
|
PN10.0MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
12-34
|
838
|
775
|
952
|
360
|
301
|
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
12-41
|
1022
|
980
|
1216
|
400
|
579
|
|
225
|
600
|
470
|
400
|
352
|
287
|
56
|
12-41
|
1167
|
1051
|
1202
|
500
|
646
|
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
12-41
|
1167
|
1108
|
1377
|
550
|
687
|
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
16-48
|
1431
|
1324
|
1582
|
560
|
1178
|
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
16-54
|
1574
|
1448
|
1838
|
640
|
1174
|
本公司其它相关闸阀产品系列：
DSZ44H水封闸阀 DZ41W低温闸阀
LMD螺旋闸阀 NKZ44H真空闸阀
BZ943Y电动防爆平板闸阀 Z15W不锈钢丝口闸阀
Z40H美标碳钢不锈钢闸阀 Z41CY陶瓷闸阀
Z41F46衬氟楔式闸阀 Z41H国标闸阀
Z43WF平板闸阀 Z45X弹性座闸阀
Z63Y天然气平板闸阀 Z545X大口径弹性座封闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知：
一、①Z441H正齿轮闸阀产品名称与型号②Z441H正齿轮闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Z441H正齿轮闸阀型号，请按Z441H正齿轮闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
