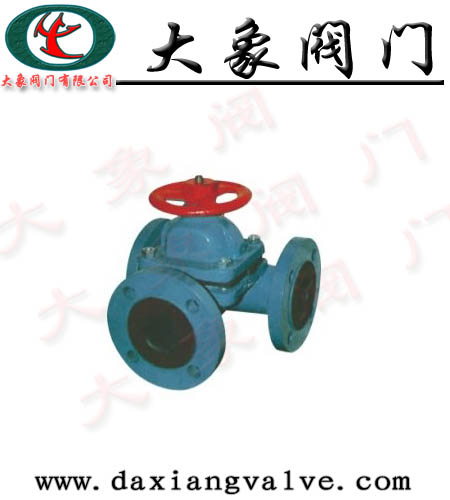

G49J三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。
用途范围：
三通隔膜阀用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
G49J三通衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
G49J三通衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
G49J三通衬胶隔膜阀结构特点：
三通隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
G49J三通衬胶隔膜阀连接尺寸：
|
DN
mm
|
公称压力
MPa
|
工作压力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
质量
|
|
25
|
1．0
|
1．0
|
160
|
96
|
115
|
85
|
4-14
|
108
|
120
|
66
|
5．5
|
|
32
|
180
|
118
|
135
|
100
|
4-18
|
138
|
157
|
96
|
8．5
|
|
|
|
40
|
200
|
135
|
145
|
110
|
4-18
|
147
|
167
|
96
|
12．5
|
|
|
|
50
|
230
|
150
|
160
|
125
|
4-18
|
167
|
192
|
96
|
17
|
|
|
|
65
|
290
|
182
|
180
|
145
|
4-18
|
194
|
229
|
165
|
24．5
|
|
|
|
80
|
310
|
210
|
195
|
160
|
4-18
|
212
|
252
|
230
|
33．5
|
|
|
本公司其它相关衬胶阀门产品系列：
D341J蜗轮法兰衬胶蝶阀 D371J蜗轮对夹衬胶蝶阀
EG6B41J英标常闭式气动衬胶隔膜阀 EG6K41J英标常开式气动衬胶隔膜阀
EG41J英标衬胶隔膜阀 EG641J英标气动隔膜阀
G6B41J常闭式气动衬胶隔膜阀 G6K41J常开式气动衬胶隔膜阀
G41J衬胶隔膜阀 G45J直流式隔膜阀
G46J直通式衬胶隔膜阀 G49J三通衬胶隔膜阀
G941J电动衬胶隔膜阀 H40J衬胶浮球式止回阀
H44J旋启式止回阀 J41J衬胶截止阀
J44J衬胶截止阀 J45J直流式截止阀
Q41J衬胶球阀 Z41J衬胶闸阀
大象阀门公司订货须知：
一、①G49J三通衬胶隔膜阀产品名称与型号②G49J三通衬胶隔膜阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的G49J三通衬胶隔膜阀型号，请按G49J三通衬胶隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
