| 产品名称： |
G46J直通式衬胶隔膜阀 |
| 产品型号： |
G46J |
| 产品报价： |
零售价（0.0000）
市场价（面议）
会员价（0.0000）
VIP价（0.0000） |
|

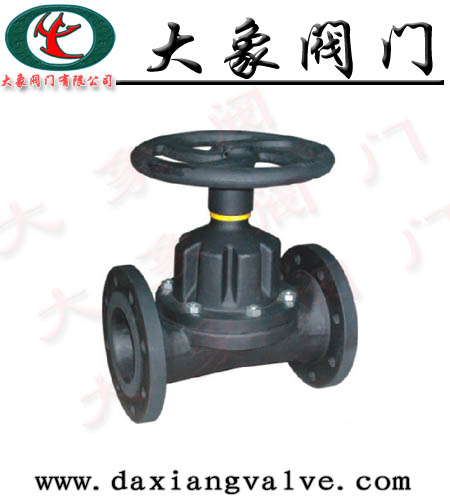

一，G46J直通式衬胶隔膜阀
产品名称：直通式衬胶隔膜阀
产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J直通式衬胶隔膜阀
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮
二、G46J直通式衬胶隔膜阀用途：
直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
三、G46J直通式衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
四、G46J直通式衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、G46J直通式衬胶隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点
|
G46J直通式衬胶隔膜阀技术规范
|
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
产品标识
|
供货规范
|
|
GB/T 12239
|
GB/T 12221/BS5156
|
JB/T78 BS4504
|
GB/T 13927
|
BS 12220
|
JB/T 7928
|
|
G46J直通式衬胶隔膜阀主要零部件材料
|
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
PL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀瓣/阀杆
|
HT250
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)
|
|
4
|
隔膜
|
橡胶、氟塑料 Rubber, fluoro plastic
|
|
5
|
手轮
|
HT250
|
|
G46J直通式衬胶隔膜阀主要尺寸及重量
|
|
公称压力
|
工作压力
|
通径
|
L
|
D
|
D1
|
N-φd
|
F
|
H1
|
H2
|
D0
|
重量
|
|
mm
|
inch
|
|
0.6
|
0.6
|
20
|
3/4
|
117
|
105
|
75
|
4-14
|
2
|
150
|
150
|
120
|
|
|
25
|
1
|
127
|
115
|
85
|
4-14
|
2
|
150
|
150
|
120
|
3.5
|
|
32
|
11/4
|
146
|
140
|
100
|
4-18
|
2
|
152
|
152
|
120
|
5
|
|
40
|
11/2
|
159
|
150
|
110
|
4-18
|
2
|
152
|
152
|
120
|
6
|
|
50
|
2
|
190
|
165
|
125
|
4-18
|
2
|
163
|
163
|
230
|
8.5
|
|
65
|
21/2
|
216
|
185
|
145
|
4-18
|
2
|
205
|
205
|
230
|
16
|
|
80
|
3
|
254
|
200
|
160
|
8-18
|
2
|
220
|
220
|
280
|
22
|
|
100
|
4
|
305
|
220
|
180
|
8-18
|
3
|
262
|
262
|
280
|
32
|
|
0.6
|
125
|
5
|
356
|
250
|
210
|
8-18
|
3
|
290
|
290
|
368
|
43.5
|
|
150
|
6
|
406
|
285
|
240
|
8-22
|
3
|
368
|
368
|
483
|
65
|
|
200
|
8
|
521
|
340
|
295
|
8-22
|
3
|
410
|
410
|
483
|
112.5
|
|
0.4
|
250
|
10
|
635
|
395
|
350
|
12-22
|
5
|
479
|
479
|
560
|
192.5
|
|
300
|
12
|
749
|
445
|
400
|
12-22
|
5
|
550
|
550
|
560
|
296
|
|
350
|
14
|
787
|
505
|
460
|
16-22
|
5
|
550
|
550
|
640
|
3.5
|
|
.025
|
400
|
16
|
914
|
565
|
515
|
16-26
|
5
|
|
|
120
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本公司其它相关衬胶阀门产品系列：
D341J蜗轮法兰衬胶蝶阀 D371J蜗轮对夹衬胶蝶阀
EG6B41J英标常闭式气动衬胶隔膜阀 EG6K41J英标常开式气动衬胶隔膜阀
EG41J英标衬胶隔膜阀 EG641J英标气动隔膜阀
G6B41J常闭式气动衬胶隔膜阀 G6K41J常开式气动衬胶隔膜阀
G41J衬胶隔膜阀 G45J直流式隔膜阀
G46J直通式衬胶隔膜阀 G49J三通衬胶隔膜阀
G941J电动衬胶隔膜阀 H40J衬胶浮球式止回阀
H44J旋启式止回阀 J41J衬胶截止阀
J44J衬胶截止阀 J45J直流式截止阀
Q41J衬胶球阀 Z41J衬胶闸阀
大象阀门公司订货须知：
一、①G46J直通式衬胶隔膜阀产品名称与型号②G46J直通式衬胶隔膜阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的G46J直通式衬胶隔膜阀型号，请按G46J直通式衬胶隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
