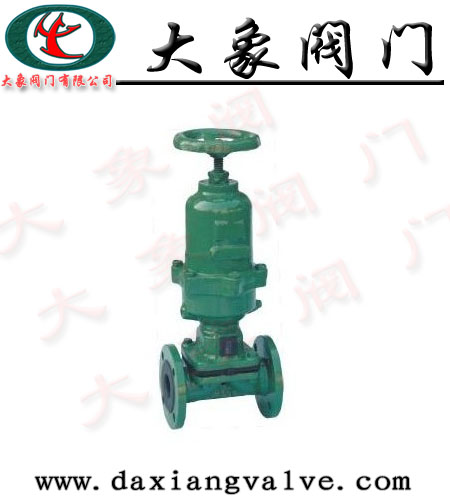

G6B41J常闭式气动衬胶隔膜阀用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种氟塑料,适用于不同工作温度和对夹衬氟塑料蝶阀液体管路
G6B41J常闭式气动衬胶隔膜阀性能规范:
型号
|
公称压力PN(MPa)
|
试验压力PS(MPa)
|
适用介质
|
工作温度(℃)
|
壳体试验
|
密封试验
|
G6B4WUFS-6
|
0.6
|
0.9
|
0.66
|
W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)
|
≤100
≤85
≤150
|
G6B4WUFS-4
|
0.4
|
0.6
|
0.44
|
三、G6B41J常闭式气动衬胶隔膜阀主要零件材质:
零件名称
|
阀体
|
阀瓣、阀盖
|
气缸、气缸盖
|
螺杆、阀杆、活塞
|
隔膜
|
材料
|
HT200衬氟塑料、衬橡胶
|
HT200
|
HT200
|
35
|
氟丁橡胶、氟塑料
|
四、G6B41J常闭式气动衬胶隔膜阀外形连接尺寸及重量:
型号
|
公称通径DN(㎜)
|
尺寸(mm)
|
气动装置(㎜)
|
质量
(㎏)
|
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗气量㎝2
|
气源压力MPa
|
G6B41WJFS-6
|
25
|
145
|
85
|
115
|
4-13.5
|
296
|
120
|
2.395×102
|
0.4
|
8
|
32
|
160
|
100
|
140
|
4-17.5
|
398
|
140
|
6.082×102
|
0.4
|
15
|
40
|
180
|
110
|
150
|
4-17.5
|
406
|
140
|
6.082×102
|
0.4
|
17
|
50
|
210
|
125
|
165
|
4-17.5
|
464
|
160
|
1.235×102
|
0.4-0.5
|
26
|
65
|
250
|
145
|
180
|
4-17.5
|
-
|
160
|
3.725×103
|
0.4-0.5
|
32
|
80
|
300
|
160
|
200
|
4-17.5
|
645
|
200
|
3.725×103
|
0.4-0.5
|
56
|
100
|
350
|
180
|
220
|
8-17.5
|
665
|
240
|
9.458×103
|
0.4-0.5
|
100
|
125
|
400
|
210
|
250
|
8-17.5
|
832
|
320
|
1.409×104
|
0.4-0.5
|
170
|
150
|
460
|
240
|
285
|
8-22
|
933
|
320
|
2.868×104
|
0.5
|
323
|
G6B41WJFS-4
|
200
|
570
|
295
|
340
|
8-22
|
1275
|
400
|
4.619×104
|
0.5
|
386
|
注:1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时,可操作手轮使阀门开启。
