产品名称: |

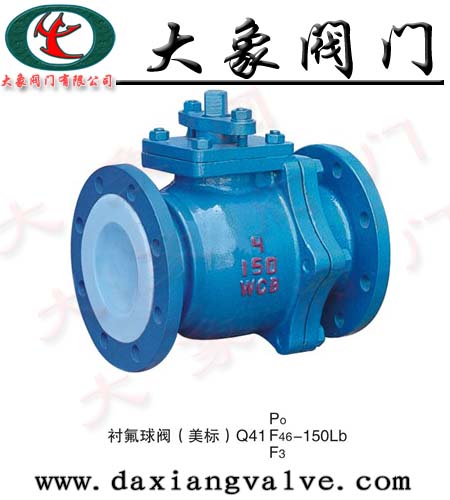

Q41F46衬氟球阀 |
产品型号: |
Q41F46 |
产品报价: |
零售价(0.0000)
市场价(面议)
会员价(0.0000)
VIP价(0.0000) |
|
一、Q41F46衬氟球阀概述
Q41F46衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。 Q41F46系列衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、Q41F46衬氟球阀产品特点:
衬氟球阀概况球阀和旋塞阀属同一类阀门,不同的是球阀是用带圆形通球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀(二片式,三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250(mm)法兰连接手动球阀,直通二片式手动球阀,手动球阀
设计规范:遵循GB 12237,AP 1608,AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。
三、Q41F46衬氟球阀基本型号:
手动
|
Q41F3(全衬里)
|
气动
|
Q641F3(全衬里)
|
Q41F6(全衬里)
|
Q641F6(全衬里)
|
蜗轮
|
Q341F3(全衬里)
|
电动
|
Q941F3(全衬里)
|
Q341F6(全衬里)
|
Q941F6(全衬里)
|
四、Q41F46衬氟球阀外形连接尺寸及重量:
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈钢
|
超低碳不锈钢
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
1
|
阀体、阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
球
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
3
|
衬里层/阀座
|
FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
|
4
|
填料压盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
5
|
填料
|
PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
8
|
手柄
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
本公司其它相关衬氟阀门产品系列:
Q41F46衬氟球阀 J41F46衬氟截止阀
G41F46衬氟隔膜阀 J45F46直流式衬氟截止阀
J44F46直角式衬氟截止阀 H41F46衬氟止回阀
H42F46衬氟止回阀 H44F46旋启式衬氟止回阀
Z41F46衬氟闸阀 X43F46衬氟旋塞阀
D371F46衬氟蝶阀 D341F46衬氟蝶阀
大象阀门公司订货须知:
一、①Q41F46衬氟球阀产品名称与型号②Q41F46衬氟球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Q41F46衬氟球阀型号,请按Q41F46衬氟球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大象阀门公司专家为您审核把关。
