您现在的位置：首页 > 产品中心 > 闸阀 > Z11Y、Z61Y高压锻钢闸阀 |
|
| 产品名称： |

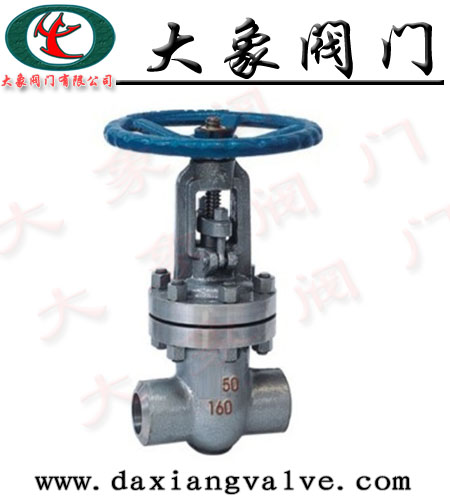

Z11Y、Z61Y高压锻钢闸阀 |
| 产品型号： |
Z11Y、Z61Y |
| 产品报价： |
零售价（635）
市场价（¥325.00）
会员价（85）
VIP价（65） |
|
|
Z11Y、Z61Y高压锻钢闸阀产品概述
Z11Y、Z61Y 型 PN25~PN160 钢制内螺纹、焊接高压闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢(Z11H-25~63 Z11Y-25~160)、锻钢(Z11H-100~160)、铬钼钢(Z11Y-25I~63I)、铬镍钛不锈钢(Z11Y-25P~160P)的闸阀。
Z11Y、Z61Y高压锻钢闸阀主要性能参数
|
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
Z11H-25
|
25
|
2.5
|
≤425
|
水、蒸汽、油品
|
|
Z11H-40
|
40
|
4.0
|
|
Z11H-63
|
63
|
6.3
|
|
Z11H-100
|
100
|
10
|
≤450
|
|
Z11H-160
|
160
|
16
|
|
Z11Y-25
|
25
|
2.5
|
≤425
|
水、蒸汽、油品
|
|
Z11Y-40
|
40
|
4.0
|
|
Z11Y-63
|
63
|
6.3
|
|
Z11Y-100
|
100
|
10
|
|
Z11Y-160
|
160
|
16
|
|
Z11Y-25I
|
25
|
2.5
|
≤550
|
蒸汽、油品
|
|
Z11Y-40I
|
40
|
4.0
|
|
Z11Y-63I
|
63
|
6.3
|
|
Z11Y-25P
|
25
|
2.5
|
≤150
|
弱腐蚀性介质
|
|
Z11Y-40P
|
40
|
4.0
|
|
Z11Y-63P
|
63
|
6.3
|
|
Z11Y-100P
|
100
|
10.0
|
|
Z11Y-160P
|
160
|
16.0
|
|
Z11Y、Z61Y高压锻钢闸阀零部件材料
|
|
|
型号
|
材料
|
|
|
阀体、阀盖、闸板
|
闸杆
|
密封面
|
填料
|
|
|
Z11H-25
|
碳素钢
|
铬不锈钢
|
铬不锈钢或碳钢堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
|
Z11H-40
|
|
|
Z11H-63
|
|
|
Z11H-100
|
锻钢
|
锻钢
|
铬不锈钢
|
-
|
|
|
Z11H-160
|
|
|
Z11Y-25
|
碳素钢
|
铬不锈钢
|
铬不锈钢或碳钢堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
|
Z11Y-40
|
|
|
Z11Y-63
|
|
|
Z11Y-100
|
|
|
Z11Y-160
|
|
|
Z11Y-25I
|
铬钼钢
|
耐热钢或铬不锈钢
|
铬钼钢堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
|
Z11Y-40I
|
|
|
Z11Y-63I
|
|
|
Z11Y-25P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
铬镍钛钢堆焊硬质合金
|
柔性石墨或聚四氟
|
|
|
Z11Y-40P
|
|
|
Z11Y-63P
|
|
|
Z11Y-100P
|
|
|
Z11Y-160P
|
|
|
Z11Y、Z61Y高压锻钢闸阀主要外形及结构尺寸 (mm)
|
|
DN
|
Rc / in
|
L
|
D
|
H
|
H1
|
D0
|
重量/ kg
|
|
15
|
Rc ½
|
90
|
34
|
208
|
229
|
120
|
3.5
|
|
20
|
Rc ¾
|
100
|
44
|
244
|
275
|
140
|
5.7
|
|
25
|
Rc 1
|
110
|
48
|
261
|
296
|
160
|
6.9
|
|
32
|
Rc 1¼
|
120
|
56
|
270
|
310
|
160
|
8.5
|
|
40
|
Rc 1½
|
135
|
64
|
304
|
352
|
200
|
12.3
|
|
50
|
Rc 2
|
155
|
75
|
318
|
377
|
240
|
30
|
|
Z11Y、Z61Y高压锻钢闸阀主要外形及结构尺寸 (mm)
|
|
DN
|
Rc / in
|
L
|
D
|
H
|
H1
|
D0
|
重量 / kg
|
|
15
|
Rc ½
|
80
|
34
|
142
|
155
|
100
|
1.9
|
|
20
|
Rc ¾
|
90
|
40
|
145
|
160
|
100
|
2.0
|
|
25
|
Rc 1
|
100
|
50
|
164
|
186
|
120
|
3.3
|
|
32
|
Rc 1¼
|
120
|
58
|
187
|
216
|
140
|
4.8
|
|
40
|
Rc 1½
|
130
|
66
|
215
|
250
|
160
|
6.7
|
|
50
|
Rc 2
|
140
|
78
|
244
|
276
|
180
|
9.6
|
|
本公司其它相关闸阀产品系列：
DSZ44H水封闸阀 DZ41W低温闸阀
LMD螺旋闸阀 NKZ44H真空闸阀
BZ943Y电动防爆平板闸阀 Z15W不锈钢丝口闸阀
Z40H美标碳钢不锈钢闸阀 Z41CY陶瓷闸阀
Z41F46衬氟楔式闸阀 Z41H国标闸阀
Z43WF平板闸阀 Z45X弹性座闸阀
Z63Y天然气平板闸阀 Z545X大口径弹性座封闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知：
一、①Z11Y、Z61Y高压锻钢闸阀产品名称与型号②Z11Y、Z61Y高压锻钢闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Z11Y、Z61Y高压锻钢闸阀型号，请按Z11Y、Z61Y高压锻钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
