产品简介

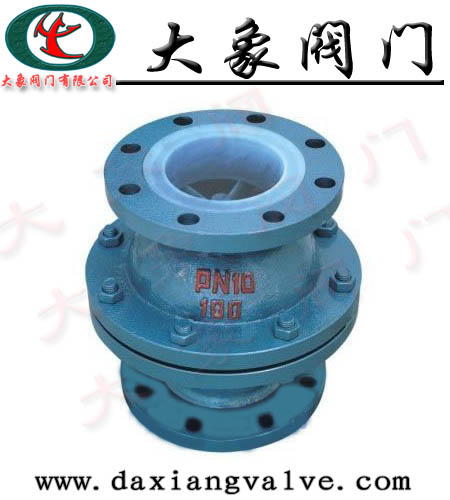

H42F46衬氟止回阀是能自动阻止流体倒流的阀门,止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点
1、 H42F46衬氟止回阀
主要型号有H41S型,结构一般与截止阀相似,其阀瓣沿着通道中心作升降运动,动作可靠,一般只能安装在水平管路上。
2、 H42F46衬氟止回阀
主要型号有H42S型、H72S型、H40S型,其中H40S型是一种新型结构,阀瓣为球型,共同特点是阀瓣沿阀体通路轴线做升降运动,一般应安装在垂直管路。
3、H42F46衬氟止回阀
主要型号有H44S型,H74S型单瓣旋启式和H76S型双瓣旋启式,阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路。
4、 H42F46衬氟止回阀
主要型号有H47PO型,结构为软密封双偏心法兰连接,微阻缓闭蝶形止回阀阀外设计了缓闭装置,有利于减少流阻和振动,减少水锤影响。
技术参数及执行标准
|
升降直通式
|
升降立式
|
对夹升降立式
|
单瓣旋启式
|
双瓣旋启式
|
蝶式
|
公称通径(mm)
|
DN15~500
|
15~500
|
DN15~300
|
DN15~500
|
DN50~1200
|
DN200~1800
|
公称压力(MPa)
|
PN0.6~1.6
|
PN0.6~1.6
|
PN0.6~2.5
|
PN0.6~2.5
|
PN0.6~4.0
|
PN0.6~1.6
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
GXPO
|
适用介质
|
详见防腐衬里材料
|
工作温度(℃)
|
设计制造
|
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
|
结构长度
|
GB/T 12221-1989
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
压力试验
|
GB/T 13927-1992
|
还可根据用户要求的标准制作。
本公司其它相关衬氟阀门产品系列:
Q41F46衬氟球阀 J41F46衬氟截止阀
G41F46衬氟隔膜阀 J45F46直流式衬氟截止阀
J44F46直角式衬氟截止阀 H41F46衬氟止回阀
H42F46衬氟止回阀 H44F46旋启式衬氟止回阀
Z41F46衬氟闸阀 X43F46衬氟旋塞阀
D371F46衬氟蝶阀 D341F46衬氟蝶阀
大象阀门公司订货须知:
一、①H42F46衬氟止回阀产品名称与型号②H42F46衬氟止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的H42F46衬氟止回阀型号,请按H42F46衬氟止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大象阀门公司专家为您审核把关。
