您现在的位置:首页 > 产品中心 > 锻钢阀 > Z61H美标承插焊闸阀 |
|
产品名称: |

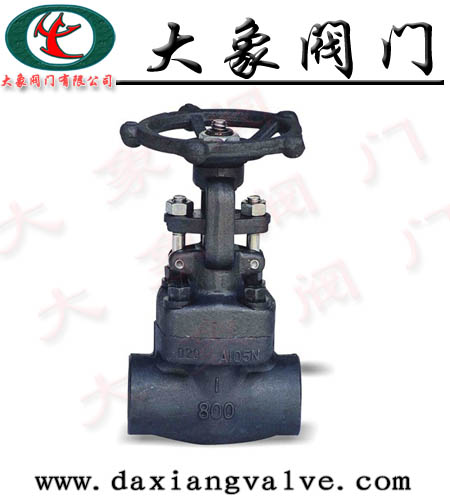

Z61H美标承插焊闸阀 |
产品型号: |
Z61H |
产品报价: |
零售价(0.0000)
市场价(面议)
会员价(0.0000)
VIP价(0.0000) |
|
Z61H美标承插焊闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
螺栓式阀盖 焊接式阀盖 压力自紧式阀盖
Z61H美标承插焊闸阀设计结构和特征
截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型
相关压力
·800LB
·900LB~1500LB
·900LB~2500LB
Z61H美标承插焊闸阀800Lb
标准材质细表
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
F22
|
F304(L)
|
F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
5
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
7
|
销钉
|
A276420
|
A276 304
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
12
|
阀杆螺母
|
A276410
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
14
|
铭牌
|
SS
|
15
|
手轮
|
A197
|
16
|
填料
|
柔性石墨
|
PTFE
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
—29℃~425℃
|
—29℃~550℃
|
—29℃~200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H美标承插焊闸阀尺寸(MM)和重量(KG)
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
H(开)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
Z61H美标承插焊闸阀800Lb
标准材质细表
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
F22
|
F304(L)
|
F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
5
|
阀盖
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
7
|
销钉
|
A276420
|
A276 304
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
12
|
阀杆螺母
|
A276420
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
14
|
铭牌
|
SS
|
15
|
手轮
|
A197
|
16
|
填料
|
柔性石墨
|
PTFE
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
—29℃~425℃
|
—29℃~550℃
|
—29℃~200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H美标承插焊闸阀尺寸(MM)和重量(KG)
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
H(开)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
Z61H美标承插焊闸阀900Lb~2500lb
标准材质明细表
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
A182F22
|
A182F304
|
A182F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
密封圈
|
A182F304L
|
A182F316L
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316L
|
6
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
7
|
销钉
|
A276420
|
A182F304
|
8
|
垫圈
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
9
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
10
|
填料
|
柔性石墨
|
PTFE
|
11
|
填料压套
|
A276420
|
A182F304
|
12
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
13
|
填料压板
|
A216WCB
|
A351CF8
|
14
|
螺母
|
A194 2H
|
A1944
|
A1948
|
A1948M
|
15
|
阀杆螺母
|
A276 410
|
16
|
手轮
|
A197
|
17
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
18
|
油嘴
|
铜
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
—29℃~425℃
|
—29℃~550℃
|
—29℃~200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H美标承插焊闸阀尺寸(MM)和重量(KG)
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
H(开)
|
333
|
333
|
333
|
408
|
408
|
524
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
