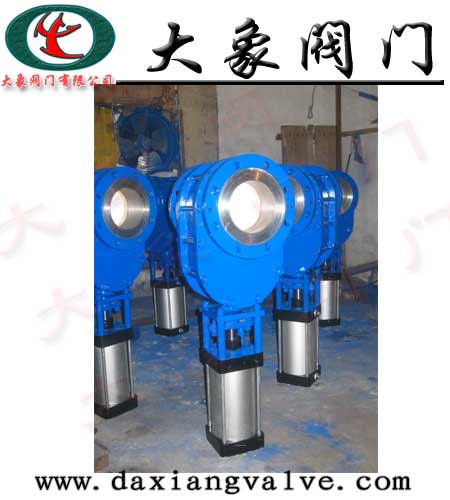

Z643TC型陶瓷单阀板闸阀密封副采耐磨增韧结构陶瓷，使用性能远远高于一般结构陶瓷、硬质合金等耐磨材料，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题、使用寿命比普通材料阀门长5-10倍，甚至更长，为用户带来理想的使用效果和经济效益，有利于设备检测和运行调节，从而使整体运行的安全性、经济性明显提高。
一、Z643TC型陶瓷单阀板闸阀特点
1、料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰、积灰现象少。2、采用耐磨增韧结构陶瓷密封，机械强度高、耐磨性好。3、可任意位置、角度安装。4、结构紧凑、安装方便。5、密封副可更换，节约了成本。
二、Z643TC型陶瓷单阀板闸阀安装、使用要点
1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离适当，法兰两边加垫片。3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到对称。
|
型号
|
DN
|
H
|
K
|
n-Md
|
气缸进气孔2-A
|
|
Z643Tc-2
|
50
|
100
|
125
|
4-M16
|
2-G1/4
|
|
Z643Tc-2.5
|
65
|
100
|
145
|
4-M16
|
2-G1/4
|
|
Z643Tc-3
|
80
|
100
|
160
|
8-M16
|
2-G1/4
|
|
Z643Tc-4
|
100
|
100
|
180
|
8-M16
|
2-G1/4
|
|
Z643Tc-5
|
125
|
100
|
210
|
8-M16
|
2-G1/4
|
|
Z643Tc-6
|
150
|
100
|
240
|
8-M20
|
2-G1/4
|
|
Z643Tc-8
|
200
|
100
|
295
|
8-M20
|
2-G1/4
|
本公司其它相关陶瓷阀门产品系列：
（1）耐磨陶瓷排渣止回阀系列 （2）陶瓷闸阀
PH44TC耐磨陶瓷排渣止回阀 PZ41TC耐磨陶瓷排渣阀
（3）陶瓷球阀系列 Z41TC单闸板耐磨陶瓷闸阀
CTQ陶瓷球阀 Z643TC型陶瓷单阀板闸阀
Q11TC三片式丝扣陶瓷球阀 Z644TC陶瓷双闸板出料阀
Q641TC陶瓷球阀 Z674TC Z644TC气动耐磨陶瓷出料阀
Q941TC Q641TC陶瓷球阀 Z674TC陶瓷双闸板出料阀
Q941TC电动陶瓷球阀 Z941TC电动陶瓷闸阀
陶瓷双闸板进料阀
（4）陶瓷截止阀系列 （5）陶瓷旋转圆盘阀
J61TC陶瓷截止阀
