Q941TC Q641TC陶瓷球阀系列
当你的设备在严重的固体介质颗粒的磨损下，在强腐蚀性的液体环境中不能满足工况要求的时候，当金属阀门在苛刻的环境中束手无策的时候，陶瓷阀门来了！它能替你解决因磨损、腐蚀、高温而带来的阀门更换频繁的烦恼，让你的系统进入一个长期、稳定、可靠运行的新时代！永嘉大象阀门有限公司专业生产陶瓷阀门，是解决洗选煤、选矿、化工、化纤、冶金、氧化铝、石化、电力等行业磨损、腐蚀、高温问题的专家！
21世纪是工程陶瓷的时代，鼎盛陶瓷阀门竭诚为您服务！
Q941TC Q641TC陶瓷球阀产品系列介绍
01产品参数及设计标准
基本型号：Q41TC Q641TC
公称通径：DN15～DN250
公称压力：1.0～2.5MPa
适用温度：-20～200℃
设计标准：GB/T12237
阀门结构长度：GB/T12221
法兰连接尺寸：GB/T9113
适用介质：干灰、水灰、矿浆、酸碱盐及灰浆混合介质等
试验压力
|
公称压力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
强度压力
|
1.6 MPa
|
2.4 MPa
|
3.8MPa
|
|
密封压力
|
1.1 MPa
|
1.8 MPa
|
2.8MPa
|
Q941TC Q641TC陶瓷球阀主要零部件材料表
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB、SS304
|
|
2
|
阀盖
|
WCB、SS304
|
|
3
|
阀球
|
氧化锆结构陶瓷
|
|
4
|
中体
|
氧化锆结构陶瓷
|
|
5
|
阀座
|
氧化锆结构陶瓷
|
|
6
|
接管
|
氧化锆结构陶瓷
|
|
7
|
O型圈
|
丁腈硅胶、氟胶
|
|
8
|
O型圈
|
丁腈硅胶、氟胶
|
|
9
|
体盖螺栓
|
SS304
|
|
10
|
体盖螺母
|
SS304
|
|
11
|
垫片
|
SS316
|
|
12
|
轴套
|
SS304
|
|
13
|
阀杆
|
PTFE或石墨
|
|
14
|
填料
|
SS304
|
|
15
|
填料压套
|
SS304
|
|
16
|
蝶形弹簧
|
SS304
|
|
17
|
压板
|
SS304 WCB
|
|
18
|
压板螺栓
|
SS304
|

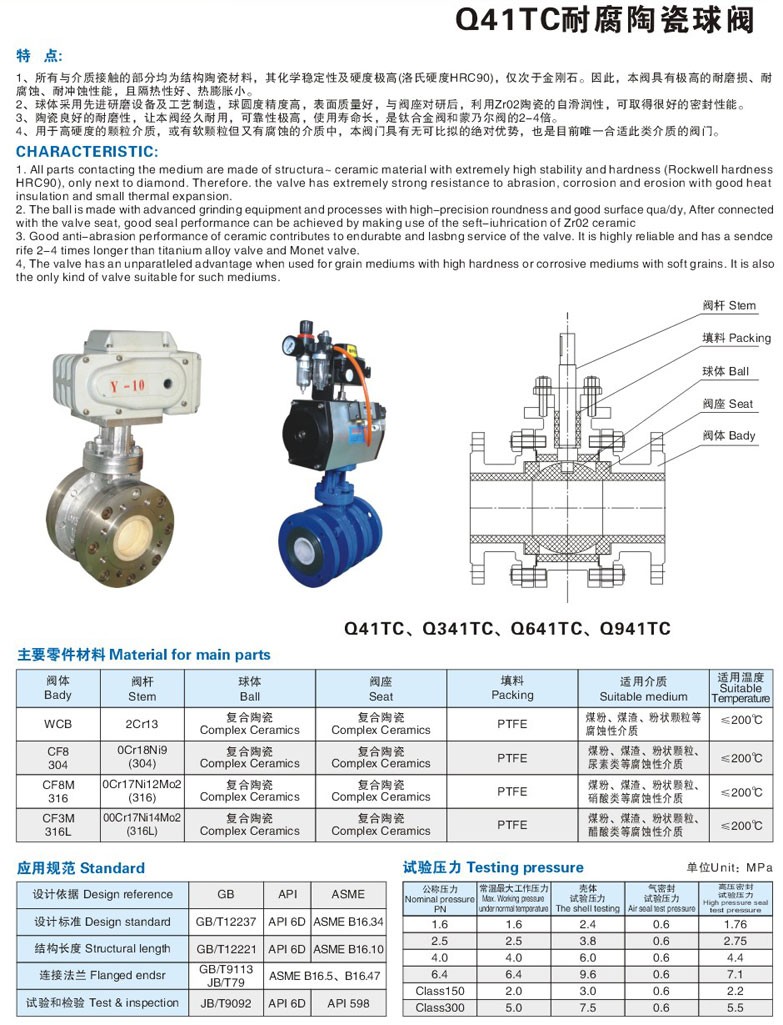

Q941TC Q641TC陶瓷球阀产品特点
-
采用高性能氧化锆陶瓷材料，全部采用冷等静压成型，经高温烧结，精密加工而成。零件致密性好，尺寸及形位精度高。
-
硬度高（RHA87--92），机械强度大，具有极高的耐腐蚀，耐磨损，耐高温能。
-
球芯与阀座均采用氧化锆工程陶瓷，摩擦系数小，密封可靠。 性能特点：
-
所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
-
球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
-
彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
-
陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。
-
用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，该类阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
Q941TC Q641TC陶瓷球阀主要外形尺寸
陶瓷球阀产品主要尺寸
|
公称压力PN(MPa)
|
公称通径DN（mm）
|
尺寸（mm）
|
|
D
|
D1
|
D2
|
b
|
f
|
L
|
n-d
|
|
1
|
15
|
95
|
65
|
45
|
14
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
16
|
2
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
16
|
2
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
18
|
2
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
18
|
3
|
180
|
4×18
|
|
50
|
160
|
125
|
100
|
20
|
3
|
200
|
4×18
|
|
65
|
180
|
145
|
120
|
20
|
3
|
220
|
4×18
|
|
80
|
195
|
160
|
135
|
22
|
3
|
250
|
4×18
|
|
100
|
215
|
180
|
155
|
22
|
3
|
280
|
8×18
|
|
125
|
245
|
210
|
185
|
24
|
3
|
320
|
8×18
|
|
150
|
280
|
240
|
210
|
24
|
3
|
360
|
8×23
|
|
200
|
335
|
295
|
265
|
26
|
3
|
500
|
8×23
|
|
250
|
390
|
350
|
320
|
28
|
3
|
533
|
12×23
|
|
1.6
|
15
|
95
|
65
|
45
|
14
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
14
|
3
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
14
|
3
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
16
|
3
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
16
|
3
|
180
|
4×18
|
|
50
|
160
|
125
|
100
|
16
|
3
|
200
|
4×18
|
|
65
|
180
|
145
|
120
|
18
|
3
|
220
|
4×18
|
|
80
|
195
|
160
|
135
|
20
|
3
|
250
|
8×18
|
|
100
|
215
|
180
|
155
|
20
|
3
|
280
|
8×18
|
|
125
|
245
|
210
|
185
|
22
|
3
|
320
|
8×18
|
|
150
|
280
|
240
|
210
|
24
|
3
|
360
|
8×22
|
|
200
|
335
|
295
|
265
|
26
|
3
|
500
|
12×22
|
|
250
|
390
|
350
|
320
|
28
|
3
|
533
|
12×23
|
|
2.5
|
15
|
95
|
65
|
45
|
16
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
16
|
2
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
16
|
2
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
18
|
2
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
18
|
3
|
165
|
4×18
|
|
50
|
160
|
125
|
100
|
20
|
3
|
203
|
4×18
|
|
65
|
180
|
145
|
120
|
22
|
3
|
222
|
8×18
|
|
80
|
195
|
160
|
135
|
22
|
3
|
241
|
8×18
|
|
100
|
215
|
190
|
160
|
24
|
3
|
305
|
8×23
|
|
125
|
245
|
220
|
188
|
28
|
3
|
356
|
8×25
|
|
150
|
280
|
220
|
218
|
30
|
3
|
394
|
8×25
|
|
200
|
335
|
310
|
278
|
34
|
3
|
457
|
12×25
|
|
250
|
390
|
370
|
332
|
2836
|
3
|
533
|
12×30
|

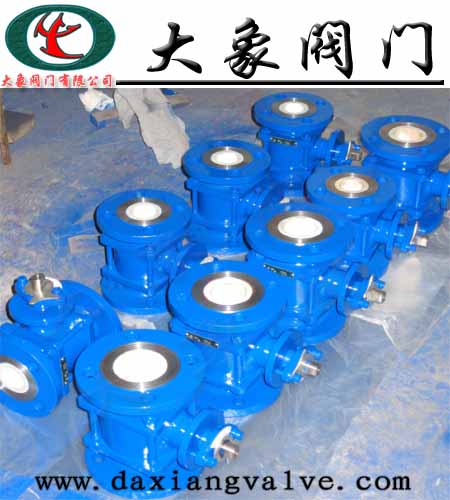

Q941TC Q641TC陶瓷球阀产品系列展示
新型陶瓷球阀是郑州鼎盛新材料科技有限公司利用结构陶瓷耐腐蚀、耐磨损和高硬度的特性，经科学的结构优化设计，自主研发的高新技术产品。广泛应用于电厂脱硫系统、洗选矿系统、流体流量控制系统、化工行业等强腐蚀场合。按照客户要求，可提供手动、蜗轮传动、气动等多种驱动方式。
Q941TC Q641TC陶瓷球阀产品工程案例
01典型应用
脱硫专用阀 除灰专用阀 排渣专用阀 耐磨专用阀 磺石专用阀 耐温专用阀 烧碱专用阀 液氯专用阀 化工专用阀 负压专用阀 下料专用阀 蒸气专用阀
多晶硅行业专用阀（硅粉气力输送、三氯氢硅、四氯化硅、氯甲烷、氯化氢等）
02工厂设备
—无腐蚀或腐蚀可以忽略，推荐使用
b-轻微腐蚀或较少腐蚀，适合使用
c-腐蚀中等或较大，不推荐使用
x-腐蚀严重不能使用
本公司其它相关陶瓷阀门产品系列：
（1）耐磨陶瓷排渣止回阀系列 （2）陶瓷闸阀
PH44TC耐磨陶瓷排渣止回阀 PZ41TC耐磨陶瓷排渣阀
（3）陶瓷球阀系列 Z41TC单闸板耐磨陶瓷闸阀
CTQ陶瓷球阀 Z643TC型陶瓷单阀板闸阀
Q11TC三片式丝扣陶瓷球阀 Z644TC陶瓷双闸板出料阀
Q641TC陶瓷球阀 Z674TC Z644TC气动耐磨陶瓷出料阀
Q941TC Q641TC陶瓷球阀 Z674TC陶瓷双闸板出料阀
Q941TC电动陶瓷球阀 Z941TC电动陶瓷闸阀
陶瓷双闸板进料阀
（4）陶瓷截止阀系列 （5）陶瓷旋转圆盘阀
J61TC陶瓷截止阀
大象阀门公司订货须知：
一、①Q941TC Q641TC陶瓷球阀产品名称与型号②Q941TC Q641TC陶瓷球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Q941TC Q641TC陶瓷球阀型号，请按Q941TC Q641TC陶瓷球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
