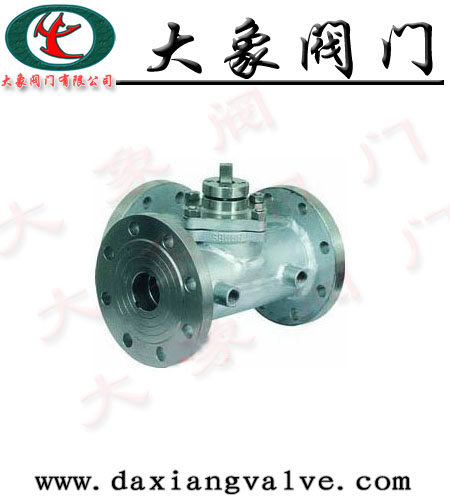

BQ45F保温三通四密封球阀特点
一、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质的流向的切换,也能使相互垂直的两个通道连接或关闭。
二、四阀座密封三通球阀具有造型美观、结构紧凑合理,它不公可实现介质流向的切换,也可使三个通道互相连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管道中介质的分流合流。
BQ45F保温三通四密封球阀连接尺寸表
公称压力或压力级
|
主要尺寸
|
公称通径DN(mm/in)
|
15|1/2"
|
20|3/4"
|
25|1"
|
32|1/4"
|
32|1/2"
|
40|1/2"
|
50|1/2"
|
65|1/2"
|
80|1/2"
|
100|1/2"
|
125|1/2"
|
200|1/2"
|
PN1.06MPa
|
L
|
150
|
150
|
180
|
200
|
220
|
220
|
240
|
260
|
280
|
320
|
380
|
500
|
PN2.5MPa
|
L1
|
75
|
75
|
90
|
100
|
110
|
110
|
120
|
130
|
140
|
160
|
190
|
275
|
PN4.0MPa
|
H
|
90
|
90
|
102
|
115
|
135
|
135
|
140
|
155
|
185
|
210
|
275
|
335
|
CLASS150
|
W
|
140
|
140
|
155
|
250
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1800
|
|
4-G
|
3/8
|
3/8
|
3/8
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
1/2
|
BQ45F保温三通四密封球阀型号、零件材料及主要参数
公称压力
或压力级 法兰密封性 产品型号
PN1.6MAa 凸面
(光华面) BQ4 4 F-16C
5
BQ4 4 F-16P
5
BQ4 4 F-16CF8
5
BQ4 4 F-16CF3
5
BQ4 4 F-16R
5
BQ4 4 F-16CF8
5
BQ4 4 F-16R3
5
PN2.5MAa BQ4 4 F-25C
5
BQ4 4 F-25P
5
BQ4 4 F-25CF8
5
BQ4 4 F-25CF3
5
BQ4 4 F-25R
5
BQ4 4 F-25CF8
5
BQ4 4 F-25R3
5
PN4.0MAa 凹凸面 BQ4 4 F-40C
5
BQ4 4 F-40P
5
BQ4 4 F-40CF8
5
BQ4 4 F-40CF3
5
BQ4 4 F-40R
5
BQ4 4 F-40CF8
5
BQ4 4 F-40R3
5
CLASS 150 凸面 BQ4 4 F-150(Lb)C
5
BQ4 4 F-150(Lb)P
5
BQ4 4 F-150(Lb)CF8
5
BQ4 4 F-150(Lb)CF3
5
BQ4 4 F-150(Lb)R
5
BQ4 4 F-150(Lb)CF8
5
BQ4 4 F-150(Lb)R3
5
BQ45F保温三通四密封球阀主要零件材料 阀体 WCB ZGlCrl18Ni9Ti CF8(304) CF3(304L) ZGlCr18Nil2Mo2Ti CF8M(316) CF8M(316L)
球杆、阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9(304) 00Cr19Nill(304L) 1Cr18Nil2Mo2Ti 0Cr17Nil2Mo2(316) 0Cr17Nil2Mo2(316L)
密封圈 聚四氟乙烯片 对位聚苯
填料、垫圈 V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
适用工况 适用介质 重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
适用温度 -28~300℃
应用规格 法兰尺寸 JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214
检验试验按 GB/T13928-89 JB/T9092-99 JIS B2212-2214
其余制造规范均按本厂标准
备注:BQ45F保温三通四密封球阀一般采用两阀座结构,如流向图A所示两种工况。先用两种阀座L型结构(即QB44型)。流向图B中①和④两种工况亦可选用两种阀座T型结构(即BQ45型)。流向图B中②和③两种工况必须眉选用四阀座T型结构(即BQ45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制》填写相应的要代码。
