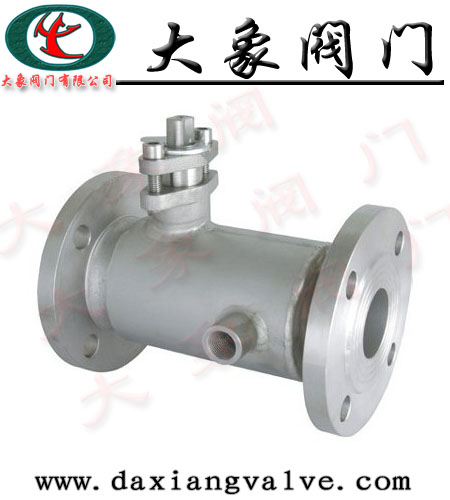

BQ41F缩径保温球阀特点
BQ41F缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。
BQ41F缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。 BQ41F缩径保温球阀产品具有良好的保温保冷特性,具阀门的痛径与管径一致,同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。
二、BQ41F缩径保温球阀主要零件材质表:
序号
|
零件名称
|
材质
|
序号
|
零件名称
|
材质
|
GB
|
ASTM
|
GB
|
ASTM
|
1
|
夹套
|
25
|
A105
|
5
|
球体
|
|
|
2
|
阀座
|
WCB
|
A216-WCB
|
6
|
阀杆
|
1Cr13
|
A247-410
|
3
|
阀体
|
1Cr18Ni9Ti
|
SS304
|
7
|
填料
|
柔性石墨
|
4
|
密封圈
|
PTFE、对位聚苯
|
8
|
填料压盖
|
WCB
|
A216-WCB
|
注:BQ41F缩径保温球阀主要零件及密封面材质可根据实际工况条件或用户特殊要求设计先用。
三、BQ41F缩径保温球阀技术规范:
设计标准
|
ASME B 16.34 GB/T 12224
|
结构长度
|
ASME B 16.10 GB/T 12221
|
连接法兰
|
ASME B 16.34 JB/T 79
|
驱动方式
|
手动、电动、气动
|
试验和检验
|
JB/T9092 API 598
|
适用介质
|
重油、胶类等易凝固介质
|
|
序号
|
零件名称
|
材质
|
|
|
GB
|
ASTM
|
|
|
1
|
夹套
|
25
|
105
|
|
|
2
|
阀座
|
WCB
|
A216-WCB
|
|
|
3
|
阀体
|
25
|
A105
|
|
|
4
|
密封圈
|
PTFE、对位聚苯
|
|
|
5
|
球体
|
|
|
|
|
6
|
阀杆
|
1Cr13
|
A247-410
|
|
|
7
|
填料
|
柔性石墨
|
|
|
8
|
填料压盖
|
WCB
|
A216-WCB
|
|
|
|
|
|
|
|
|
注:缩径保温球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
BQ41F缩径保温球阀I型主要连接尺寸
公称通径DN
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-Φd
|
2-G
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
3/8
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
3/8
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-Φ14
|
3/8
|
32
|
165
|
135
|
100
|
78
|
16
|
2
|
4-Φ18
|
1/2
|
40
|
180
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
1/2
|
50
|
200
|
160
|
125
|
100
|
16
|
3
|
4-Φ18
|
1/2
|
65
|
220
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
1/2
|
80
|
250
|
195
|
160
|
135
|
20
|
3
|
4-Φ18
|
1/2
|
100
|
280
|
215
|
180
|
155
|
20
|
3
|
4-Φ18
|
1/2
|
125
|
320
|
280
|
240
|
210
|
22
|
3
|
4-Φ23
|
1/2
|
150
|
360
|
335
|
295
|
265
|
26
|
3
|
4-Φ23
|
1/2
|
BQ41F缩径保温球阀Π型主要连接尺寸
公称通径DN
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-Φd
|
2-G
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
3/8
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
3/8
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-Φ14
|
3/8
|
32
|
165
|
135
|
100
|
78
|
16
|
2
|
4-Φ18
|
1/2
|
40
|
180
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
1/2
|
50
|
200
|
160
|
125
|
100
|
16
|
3
|
4-Φ18
|
1/2
|
65
|
220
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
1/2
|
80
|
250
|
195
|
160
|
135
|
20
|
3
|
4-Φ18
|
1/2
|
100
|
280
|
215
|
180
|
155
|
20
|
3
|
4-Φ18
|
1/2
|
125
|
320
|
280
|
240
|
210
|
22
|
3
|
4-Φ23
|
1/2
|
150
|
360
|
335
|
295
|
265
|
26
|
3
|
4-Φ23
|
1/2
|
本公司其它相关保温阀产品系列:
BQ73F意式超薄型保温球阀 BX43W二通保温旋塞阀
BQ41二通软(硬)密封保温球阀 BX44W三通保温旋塞阀
BQ41F-16缩径保温球阀 BQ41法兰连接浮动软(硬)密封保温球阀
BQ44三通保温球阀 BH45H保温止回阀
V型调节保温球阀 锻钢法兰保温截止阀
BQ71F对夹式保温球阀 BQ41法兰连接浮动软(硬)密封保温球
BQ45保温三通四密封球阀 保温放料阀系列
V型调节保温球阀 上下展式保温放料阀
BZ41Y 保温闸阀 BDd343H法兰式多层次硬密封保温蝶阀
锻钢法兰端保温闸阀 法兰式多层次金属硬密封保温蝶阀
BJ41W保温截止阀 保温过滤器系列
BJ45直流式保温截止阀 Y型保温过滤器
大象阀门公司订货须知:
一、①BQ41F缩径保温球阀产品名称与型号②BQ41F缩径保温球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的BQ41F缩径保温球阀型号,请按BQ41F缩径保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系QQ:1277118535 |
