产品展示 Products |
您现在的位置：首页 > 产品中心 > 锻钢阀 > Z61H锻钢焊接闸阀 |
|
| 产品名称： |

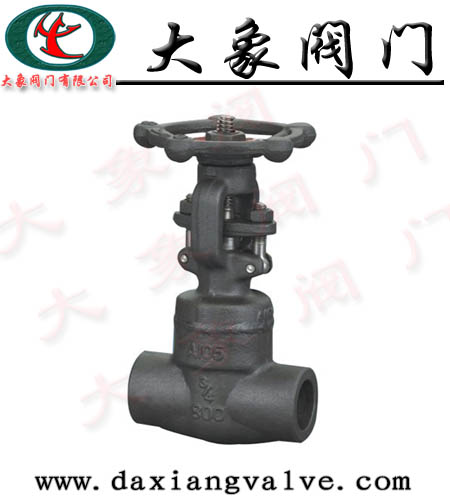

Z61H锻钢焊接闸阀 |
| 产品型号： |
Z61H |
| 产品报价： |
零售价（658）
市场价（¥543.00）
会员价（432）
VIP价（322） |
|
闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
螺栓式阀盖 焊接式阀盖 压力自紧式阀盖
Z61H锻钢焊接闸阀设计结构和特征
闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
相关压力
·800LB
·900LB～1500LB
·900LB～2500LB
Z61H锻钢焊接闸阀800Lb
标准材质细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
7
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
8
|
销钉
|
A276420
|
A276 304
|
|
9
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
10
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料压板
|
A105
|
A182F11
|
A182F304(L)
|
A182F316(L)
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
阀杆螺母
|
A276420
|
|
14
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
垫片
|
A473431
|
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H锻钢焊接闸阀尺寸(MM)和重量(KG)
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
H(开)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
2.1
|
2.0
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
焊接式
|
1.8
|
1.7
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
Z61H锻钢焊接闸阀900Lb～1500lb
标准材质明细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
7
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
8
|
销钉
|
A276420
|
A182F304
|
|
9
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
10
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料压板
|
A105
|
A182F11
|
A182F304(L)
|
A182F316(L)
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
阀杆螺母
|
A276420
|
|
14
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
垫片
|
A473431
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H锻钢焊接闸阀尺寸(MM)和重量(KG)
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
210
|
|
H(开)
|
169
|
197
|
197
|
236
|
246
|
283
|
330
|
354
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.5
|
4.3
|
4.2
|
6.6
|
8.8
|
12.5
|
17.2
|
23.5
|
|
焊接式
|
2.4
|
4.2
|
4.0
|
6.3
|
8.7
|
12.1
|
17.2
|
22.0
|
Z61H锻钢焊接闸阀900Lb～2500lb
标准材质明细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
F316(L)
|
|
6
|
密封环
|
A216 304L
|
A276316L
|
|
7
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
8
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8(M)
|
|
9
|
销钉
|
A276F420
|
A182F304(L)
|
|
10
|
填料
|
柔性石墨
|
PTFE
|
|
11
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
填料压套
|
A276F420
|
A182F304
|
|
13
|
填料压板
|
A216WCB
|
A182F304
|
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
阀杆螺母
|
A276-410
|
|
16
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
17
|
手轮
|
A197
|
|
18
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
19
|
油嘴
|
铜
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Z61H锻钢焊接闸阀尺寸(MM)和重量(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(开)
|
321
|
321
|
321
|
380
|
414
|
502
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900LB-1500LB
|
11.5
|
10.8
|
10.5
|
19.6
|
21.0
|
55.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
26.0
|
28.4
|
60.0
|
