您现在的位置:首页 > 产品中心 > 锻钢阀 > J45Y锻钢Y型截止阀 |
|
产品名称: |

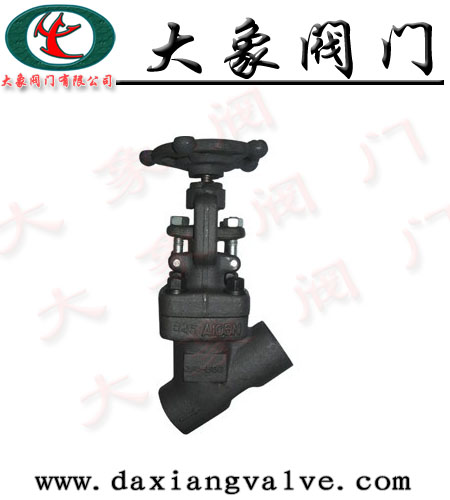

J45Y锻钢Y型截止阀 |
产品型号: |
J45Y |
产品报价: |
零售价(124)
市场价(¥120.00)
会员价(121)
VIP价(110) |
|
J45Y锻钢Y型截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
可设计成“Y”型阀的有截止阀和止回阀。
压力自紧式Y型阀设计结构和特征
-
压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。
-
采用以下结构
-
全径或缩径
-
升降式和球式止回阀
-
按需内置弹簧
-
可拆卸实心阀瓣
-
自定心压板压套式
-
整体式上密封座
-
明杆支架型(OS&Y)
-
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
-
承插端符合ASME B16.11
-
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
-
阀瓣可变换为针型、节流型、球型、止回型
图1:结构示意图)
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
Type A105
|
Type A182 F22
|
Type A182 F304(L)
|
Type A182 F316(L)
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
阀瓣
|
A105N
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
阀杆
|
A182 F6a
|
A182 F304(L)
|
A182 F316(L)
|
4
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
5
|
密封环
|
F182 F304L
|
A182 F304(L)
|
A182 F316(L)
|
6
|
阀盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
7
|
垫圈
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
8
|
阀杆螺母
|
A276 F420
|
9
|
轴承压盖
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
10
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
11
|
手轮
|
A197
|
12
|
对夹块
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
13
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
15
|
填料压板
|
A216 WCB
|
A351 CF8
|
16
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
17
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
18
|
圆柱销
|
A276 420
|
A182 F304
|
19
|
填料压套
|
A276 410
|
|
A182 F304
|
|
20
|
吊耳
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
21
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
22
|
填料
|
不锈钢丝+柔性石墨
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
适用温度
|
-29°C~425°C
|
-29°C~550°C
|
-29°C~200°C
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;
J45Y锻钢Y型截止阀尺寸参数表
NPS
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
L
|
900-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
H(开)
|
333
|
333
|
332
|
408
|
406
|
524
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
重量
|
900Lb-1500Lb
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
2500Lb
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
本公司其它相关锻钢阀产品系列:
Z61H锻钢焊接闸阀 Z61Y锻钢焊接闸阀
Z61H锻钢闸阀 Z61Y锻钢闸阀
Z11H锻钢焊接闸阀 Z11Y锻钢焊接闸阀
Z11H锻钢闸阀 Z11Y锻钢闸阀
Z41H锻钢法兰闸阀 Z41Y锻钢法兰闸阀
Z41H锻钢闸阀 Z41Y锻钢闸阀
Z41H锻钢法兰端闸阀 Z41Y锻钢法兰端闸阀
Z61H美标承插焊闸阀 Z11H美标内螺纹闸阀
J41H锻钢截止阀 J41H锻钢法兰截止阀
J41Y锻钢法兰截止阀 J11Y锻钢内螺纹截止阀
J61Y锻钢承插焊截止阀 J45Y锻钢Y型截止阀
锻钢延长阀体闸阀 H11H锻钢升降式止回阀
H11H锻钢升降式止回阀 H61H锻钢焊接止回阀
H41H锻钢法兰止回阀 J41H锻钢自密封截止阀
H41Y锻钢自密封止回阀
大象阀门公司订货须知:
一、①J45Y锻钢Y型截止阀产品名称与型号②J45Y锻钢Y型截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的J45Y锻钢Y型截止阀型号,请按J45Y锻钢Y型截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
