有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
法兰端截止阀 法兰端闸阀 法兰止回阀
法兰端阀门设计结构和特征
法兰阀门符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。
采用以下结构
全径和缩径
结构长度按ASNI B16.10
法兰尺寸按ASNI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体式上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
相关压力：
·150LB-600LB ·900LB-1500LB ·900LB-2500LB
·150LB-600LB ·900LB-1500LB ·900LB-2500LB
·150LB-600LB ·900LB-1500LB · 900LB-2500LB
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PIFE
|
|
6
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(l)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
销钉
|
A276 420
|
A276 304
|
|
9
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 410
|
|
14
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
润滑垫片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

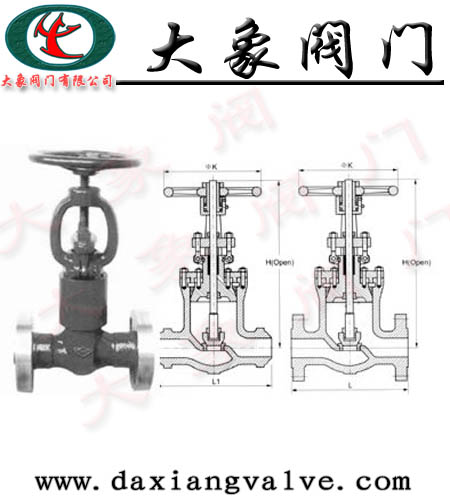

J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb～300Lb
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600Lb
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
150Lb
|
RF
|
4.5
|
5.2
|
8.2
|
11.5
|
12.5
|
20.3
|
|
BW
|
2.8
|
3.3
|
5.4
|
7.1
|
8.2
|
12.5
|
|
300Lb
|
RF
|
4.8
|
6.2
|
9.3
|
14
|
15.5
|
23.4
|
|
BW
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
|
600Lb
|
RF
|
5.9
|
7.4
|
10.4
|
16.2
|
17.5
|
28.3
|
|
BW
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
垫片
|
Corrugated SS+graphite
|
SS+PTFE
|
|
6
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
销钉
|
A276 420
|
A276 304
|
|
9
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 420
|
|
14
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
润滑垫片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/2"
|
11/4"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(开)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封螺母
|
A105
|
A182 F304
|
A182 F304(L)
|
F316(L)
|
|
6
|
密封圈
|
A276 304L
|
A276 316L
|
|
7
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
8
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
9
|
销钉
|
A276 420
|
A182 F304
|
|
10
|
填料
|
柔性石墨
|
PTFE
|
|
11
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
填料压套
|
A276 420
|
A182 F304
|
|
13
|
填料压板
|
A216 WCB
|
A351 CF8
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
阀杆螺母
|
A276-410
|
|
16
|
固定螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
17
|
手轮
|
A197
|
|
18
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
19
|
油嘴
|
Brass
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H(OPEN)
|
900Lb～1500Lb
|
216
|
250
|
270
|
320
|
250
|
445
|
|
2500Lb
|
321
|
321
|
321
|
373
|
406
|
495
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900Lb～1500Lb
|
19.6
|
21.5
|
25.7
|
37.8
|
48.5
|
99.8
|
|
2500Lb
|
21.5
|
24.7
|
30.4
|
48.1
|
58.1
|
130.0
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
垫片
|
Corrugated SS+graphite
|
SS+PTFE
|
|
3
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圆柱销
|
A276 420
|
A276 304
|
|
5
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
8
|
阀杆螺母
|
A276 410
|
|
9
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
铭牌
|
SS
|
|
11
|
手轮
|
A197
|
|
12
|
填料压板
|
A216 WCB
|
A351 CF8
|
|
13
|
填料
|
Flexible Graphite
|
PTFE
|
|
14
|
阀盖
|
A105
|
A276 304
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H(开)
|
150Lb～300Lb
|
166
|
171
|
207
|
240
|
258
|
330
|
|
600Lb
|
171
|
207
|
240
|
258
|
330
|
380
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
150Lb
|
RF
|
4.5
|
6.9
|
9.8
|
13.5
|
19.5
|
28.0
|
|
BW
|
2.3
|
3.6
|
7.8
|
8.2
|
12.0
|
15.0
|
|
300Lb
|
RF
|
4.8
|
7.7
|
11.0
|
16.8
|
21.2
|
32.6
|
|
BW
|
2.8
|
4.0
|
8.5
|
9.2
|
12.6
|
16.8
|
|
600Lb
|
RF
|
5.6
|
7.8
|
12.5
|
17.0
|
23.5
|
38.8
|
|
BW
|
3.4
|
4.7
|
9.2
|
10.5
|
13.3
|
18.9
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
垫片
|
Corrugated SS+graphite
|
SS+PTFE
|
|
3
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
销钉
|
A276 420
|
A276 304
|
|
5
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
8
|
阀杆螺母
|
A276 410
|
|
9
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
铭牌
|
SS
|
|
11
|
手轮
|
A197
|
|
12
|
填料压板
|
A216 WCB
|
A351 CF8
|
|
13
|
填料
|
柔性石墨
|
PTFE
|
|
14
|
阀盖
|
A105
|
A276 304
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
H(BW)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(开)
|
207
|
207
|
240
|
258
|
330
|
355
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
柔性石墨
|
RTJ
|
8.0
|
13.2
|
17.4
|
19.0
|
24.5
|
31.0
|
|
BW
|
5.2
|
10.0
|
14.6
|
15.8
|
20.5
|
27.8
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Ttpe A105
|
Type A182 F22
|
Type A182 304(L)
|
A182 F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封螺母
|
A105
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封圈
|
A182 F304L
|
A182 F316L
|
|
6
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
销钉
|
A276 420
|
A182 F304
|
|
8
|
垫圈
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
填料
|
柔性石墨
|
PTFE
|
|
11
|
手轮
|
A276 420
|
A182 F304
|
|
12
|
填料压板
|
A216 WCB
|
A351 CF8
|
|
13
|
填料压板
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
阀杆螺母
|
A276 410
|
|
16
|
手轮
|
A197
|
|
17
|
铭牌
|
SS
|
|
18
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H(开)
|
900Lb～1500Lb
|
318
|
318
|
318
|
398
|
408
|
524
|
|
2500Lb
|
333
|
333
|
333
|
410
|
420
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900Lb～1500Lb
|
15.5
|
16.9
|
18.9
|
28.9
|
34.3
|
52.8
|
|
2500Lb
|
18.0
|
20.5
|
23.0
|
36.1
|
45.0
|
81.5
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
Part Name
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
铭牌
|
SS
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41H阀盖焊接截止阀尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb～300Lb
|
61
|
61
|
79
|
95
|
103
|
118
|
|
600Lb
|
61
|
79
|
95
|
103
|
118
|
135
|
|
重量
|
150Lb
|
RF
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
190
|
2.10
|
5.12
|
5.50
|
1.89
|
|
300Lb
|
RF
|
2.73
|
3.65
|
4.74
|
8.77
|
9.60
|
13.70
|
|
BW
|
1.90
|
2.10
|
3.00
|
5.12
|
6.60
|
7.85
|
|
600Lb
|
RF, ,
|
3.00
|
4.00
|
5.83
|
9.47
|
10.10
|
15.6
|
|
BW
|
2.00
|
3.12
|
4.25
|
7.25
|
8.56
|
13.60
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
闪瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
铭牌
|
SS
|
|
5
|
垫片
|
316夹柔性石墨
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H
|
79
|
79
|
95
|
104
|
120
|
139
|
|
重量
|
RTJ
|
8.5
|
10.5
|
15.7
|
20.8
|
27.2
|
33.0
|
|
BW
|
6.4
|
8.0
|
13.2
|
17.8
|
24.2
|
29.7
|
J41H阀盖焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
密封螺母
|
A105
|
F22
|
A182 F304(L)
|
F316(L)
|
|
4
|
密封圈
|
A276 304L
|
A276 316L
|
|
5
|
固定螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
6
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H
|
900Lb～1500Lb
|
117
|
117
|
117
|
152
|
152
|
195
|
|
2500Lb
|
117
|
117
|
117
|
152
|
152
|
195
|
|
重量
|
900Lb～1500Lb
|
10.5
|
11.9
|
13.9
|
19.9
|
26.9
|
32.5
|
|
2500Lb
|
12.6
|
14.9
|
16.5
|
24.8
|
30.0
|
35.0
|
本公司其它相关锻钢阀产品系列：
Z61H锻钢焊接闸阀 Z61Y锻钢焊接闸阀
Z61H锻钢闸阀 Z61Y锻钢闸阀
Z11H锻钢焊接闸阀 Z11Y锻钢焊接闸阀
Z11H锻钢闸阀 Z11Y锻钢闸阀
Z41H锻钢法兰闸阀 Z41Y锻钢法兰闸阀
Z41H锻钢闸阀 Z41Y锻钢闸阀
Z41H锻钢法兰端闸阀 Z41Y锻钢法兰端闸阀
Z61H美标承插焊闸阀 Z11H美标内螺纹闸阀
J41H锻钢截止阀 J41H锻钢法兰截止阀
J41Y锻钢法兰截止阀 J11Y锻钢内螺纹截止阀
J61Y锻钢承插焊截止阀 J45Y锻钢Y型截止阀
锻钢延长阀体闸阀 H11H锻钢升降式止回阀
H11H锻钢升降式止回阀 H61H锻钢焊接止回阀
H41H锻钢法兰止回阀 J41H锻钢自密封截止阀
H41Y锻钢自密封止回阀
大象阀门公司订货须知：
一、①J41H阀盖焊接截止阀产品名称与型号②J41H阀盖焊接截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的J41H阀盖焊接截止阀型号，请按J41H阀盖焊接截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系QQ：1277118535 |
