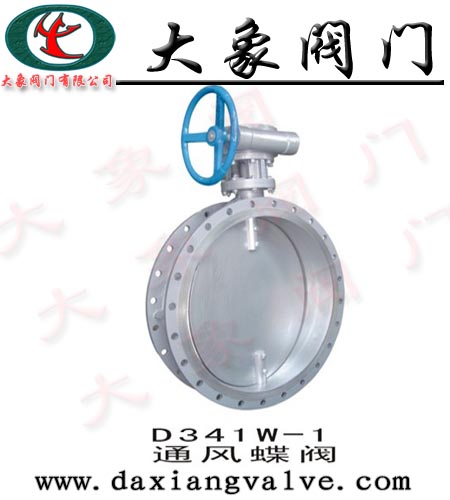

TD41W通风蝶阀产品介绍：
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
TD41W通风蝶阀应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
TD41W通风蝶阀结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
TD41W通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
TD41W通风蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力 Ps(MPa)
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5％泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
TD41W通风蝶阀零件材料与工况
|
零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、 2Crl3、不锈钢、铬镍钼钛钢
|
|
填料
|
柔性石墨
|
TD41W通风蝶阀密封材料选用和适用温度
|
材料品种
|
碳素钢
|
低温碳钢
|
合金钢
|
奥氏体不锈钢
|
铬钼钢
|
|
代号
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
铬 Cr-18型、304、31 6
|
12CrMoV
|
|
耐最高温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低温度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
适用工作温度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|
D41/341/641/941W-0.5/2.5/6 C．P．R．V系列连接尺寸
|
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
连接尺寸 (标准值)
|
参考重量
(kg)
|
|
0.05MPa、0.25MPa
|
O．6MPa
|
|
mm
|
inch
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
Z-d
|
D
|
D1
|
D2
|
Z-d
|
|
100
|
4
|
120
|
105
|
219
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
5
|
120
|
120
|
234
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
6
|
120
|
132
|
247
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
8
|
140
|
160
|
403
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
10
|
140
|
187
|
433
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
12
|
170
|
220
|
465
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
14
|
170
|
245
|
539
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
16
|
190
|
270
|
543
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
130
|
|
450
|
18
|
190
|
297
|
571
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-22
|
142
|
|
500
|
20
|
190
|
322
|
644
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-22
|
191
|
|
600
|
24
|
210
|
377
|
701
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
230
|
|
700
|
28
|
210
|
430
|
753
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
250
|
|
800
|
32
|
210
|
487
|
807
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
320
|
|
900
|
36
|
250
|
537
|
973
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
410
|
|
1000
|
40
|
250
|
587
|
1023
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
510
|
|
1200
|
48
|
250
|
687
|
1153
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-33
|
720
|
|
1400
|
56
|
300
|
760
|
1810
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-36
|
1270
|
|
1600
|
64
|
300
|
895
|
1815
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-36
|
1730
|
|
1800
|
72
|
300
|
995
|
1920
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1918
|
44-39
|
2750
|
|
2000
|
80
|
300
|
1095
|
2025
|
2190
|
2130
|
2090
|
48-30
|
2265
|
2180
|
2125
|
48-42
|
3050
|
