您现在的位置：首页 > 产品中心 > 蝶阀 > D43H法兰式多层次金属硬密封蝶阀

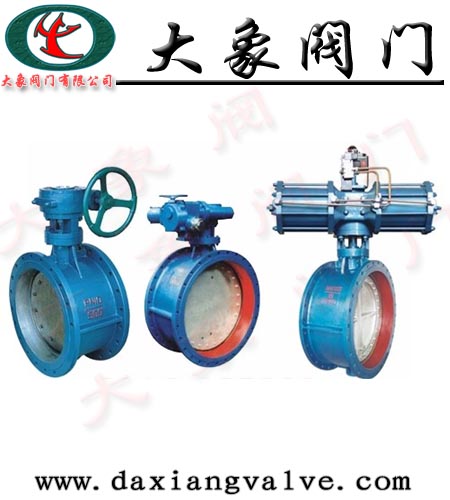

放大图片

产品名称：	D43H法兰式多层次金属硬密封蝶阀
产品型号：	D43H
产品报价：	零售价（453）市场价（¥345.00）会员价（322） VIP价（244）

D43H法兰式多层次金属硬密封蝶阀详细资料：

D43H法兰式多层次金属硬密封蝶阀用途及特点：
本蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、操作力矩小，操作方便，省力灵巧；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏；
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

D43H法兰式多层次金属硬密封蝶阀主要零件材料：

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

D3（6、9）43H-6～10（C、P、R、V）系列连接尺寸：

公称通径DN	外形尺寸												连接尺寸
	L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	z-d	D	D1	z-d
50	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
300	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
1800	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3270	1100	980				3685			2265	2180	48-32

D3（6、9）43H-16～25（C、P、R、V）系列连接尺寸：

公称通径DN	外形尺寸												连接尺寸
	L		H	D343H			D643H			D943H			PN1.6MPa			PN2.5MPa
	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	z-d	D	D1	z-d
50	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-6
200	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
600	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3270	1100	980				3685			2345	2230	48-62

D3（6、9）43H-40（C、P、R、V）系列连接尺寸：

公称通径DN	外形尺寸												连接尺寸
	L		H	D343H			D643H			D943H			PN4.0MPa
	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	z-d
50	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	216	310	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	229	350	380	1305	535	580				1415	575	714	755	670	20-42

本公司其它相关蝶阀产品系列：

D43H法兰式硬密封蝶阀 D71X对夹软密封蝶阀

D73H美标对夹式蝶阀 HD7Q41X全液控止回阀

SD341X伸缩法兰蝶阀 TD941W电动通风蝶阀

XD371消防专用信号蝶阀衬氟法兰蝶阀

衬胶法兰蝶阀电动圆形百叶式调节蝶阀

对夹硬密封蝶阀

大象阀门公司订货须知：

一、①D43H法兰式多层次金属硬密封蝶阀产品名称与型号②D43H法兰式多层次金属硬密封蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的D43H法兰式多层次金属硬密封蝶阀型号，请按D43H法兰式多层次金属硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
