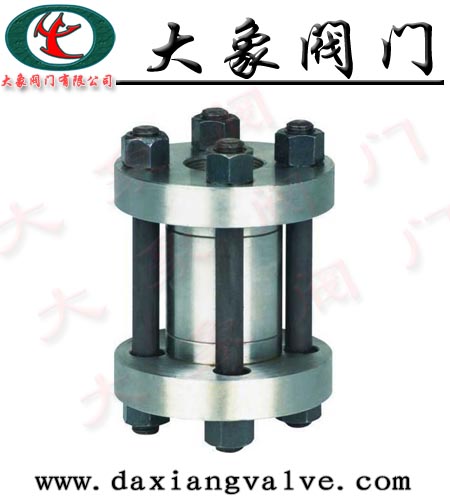

H72H对夹式高压止回阀概述：
对夹高压止回阀“ C ”型，系供安装在溶液、液氨25% 氨水、氮氨混合气的管道上用的。“ R ”型系供安装在尿素装置管道上，输送尿素及胺液用的。
H72H对夹式高压止回阀详细说明
H72H 高压对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质， H72H型对夹高压止回阀可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
|
H72H对夹式高压止回阀性能规范：
|
型号
|
公称压力
（ MPa ）
|
试验压（ MPa ）
|
工作压力
（ MPa ）
|
工作
|
工作介质
|
|
强度
|
密封
|
|
H72Y- 160C
320C
|
16
32
|
24
48
|
17.6
35.2
|
≤ -30-260
|
C ：氮、氢、氨
|
|
H72Y- 220R
320R
|
22
32
|
33
48
|
24.2
35.2
|
≤ -200-260
|
R ：尿素及胺液
|
|
|
|
|
|
|
|
|
|
|
H72H对夹式高压止回阀主要外形尺寸：
|
H72Y-160C H72W-220R
|
|
公称通径
|
D
|
D1
|
D
|
M
|
L
|
L1
|
重量（ kg ）
|
|
15
|
95
|
42
|
12
|
M24＊2
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33＊2
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42＊2
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52＊2
|
90
|
230
|
15.0
|
|
50
|
165
|
88
|
39
|
M64＊3
|
115
|
265
|
27.0
|
|
65
|
200
|
116
|
53
|
M80＊3
|
140
|
315
|
49.0
|
|
80
|
225
|
138
|
60
|
M100＊3
|
160
|
360
|
88.0
|
|
100
|
260
|
160
|
76
|
M120＊4
|
180
|
420
|
91.0
|
|
125
|
300
|
195
|
90
|
M155＊4
|
200
|
460
|
115.0
|
|
150
|
330
|
212
|
120
|
M175＊4
|
220
|
500
|
145.0
|
|
200
|
425
|
265
|
176
|
M240＊6
|
240
|
570
|
160.0
|
|
H72Y-220C H72W-320R
|
|
公称通径
|
D
|
D1
|
D
|
M
|
L
|
L1
|
重量（ kg ）
|
|
10
|
95
|
42
|
10
|
M24＊2
|
60
|
155
|
3.4
|
|
15
|
105
|
50
|
12
|
M33＊2
|
65
|
158
|
4.5
|
|
25
|
115
|
62
|
23
|
M42＊2
|
80
|
180
|
7.3
|
|
32
|
135
|
70
|
29
|
M48＊2
|
90
|
200
|
8.7
|
|
40
|
165
|
88
|
34
|
M64＊3
|
115
|
255
|
17.0
|
|
50
|
200
|
116
|
53
|
M80＊3
|
140
|
300
|
30.0
|
|
65
|
225
|
138
|
60
|
M100＊3
|
160
|
345
|
56.0
|
|
80
|
260
|
160
|
68
|
M125＊4
|
180
|
410
|
92.0
|
|
100
|
300
|
195
|
85
|
M155＊4
|
200
|
470
|
109.0
|
|
125
|
330
|
212
|
120
|
M175＊4
|
220
|
510
|
135.0
|
|
150
|
400
|
250
|
135
|
M215＊6
|
240
|
570
|
160.0
|
|
200
|
480
|
320
|
176
|
M265＊6
|
280
|
670
|
180.00
|
|
|
H72H对夹式高压止回阀主要零部件材料：
|
零件名称
|
材料名称用标准牌号
|
材料名称用标准牌号
|
|
阀体
|
合金钢 GB3077-88 40Cr
|
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
|
|
阀座、阀瓣
|
不锈钢 GB1220-92 2Cr13
|
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
|
|
透镜垫
|
优质碳钢 GB699-88 20
|
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
|
|
法兰
|
优质碳钢 GB699-88 35
|
优质碳素钢 GB699-88 35
|
|
双头螺栓
|
优质碳钢 GB699-88 40
|
优质碳钢 GB699-88 40
|
|
螺母
|
优质碳钢 GB699-88 25
|
优质碳钢 GB699-88 25
|
|
弹簧
|
弹簧钢 GB1222-84 65Mn
|
尿素级不锈钢 GB1220-92 00CR17Ni10Mo2
|
|
O 型密封圈
|
四氟乙烯 日华尔卡 7010
|
四氟乙烯 日华尔卡 7010
|
|
