H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
H76X对夹蝶形止回阀产品特点
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
H76X对夹蝶形止回阀执行标准
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
H76X对夹蝶形止回阀性能参数
|
型号
|
工作压力（MPa）
|
适用温度（℃）
|
适用介质
|
阀体材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳钢
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸类
|
不锈钢
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸类
|
不锈钢
|
H76X对夹蝶形止回阀主要外形和连接尺寸
|
公称通径DN (mm)
|
尺寸 (mm)
|
|
L
|
H
|
B1
|
B2
|
|
200
|
230
|
550
|
540
|
600
|
|
250
|
250
|
630
|
600
|
700
|
|
300
|
270
|
690
|
650
|
740
|
|
350
|
290
|
780
|
710
|
800
|
|
400
|
310
|
860
|
770
|
870
|
|
450
|
330
|
910
|
830
|
920
|
|
500
|
350
|
980
|
900
|
|
|
公称通径DN (mm)
|
尺寸 (mm)
|
|
L
|
H
|
B1
|
B2
|
|
600
|
390
|
1070
|
1090
|
1250
|
|
700
|
430
|
1220
|
1200
|
1360
|
|
800
|
470
|
1320
|
1320
|
1480
|
|
900
|
510
|
1430
|
1420
|
1580
|
|
1000
|
550
|
1550
|
1550
|
1700
|
|
1200
|
630
|
1800
|
1780
|
1950
|
|
1400
|
710
|
1980
|
2000
|
2175
|

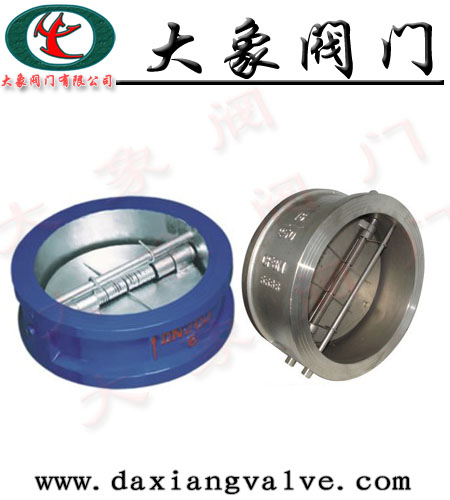

H76X对夹蝶形止回阀结构图片
