产品展示 Products |
您现在的位置：首页 > 产品中心 > 波纹管阀 > WZ41H美标波纹管闸阀 |
|
| 产品名称： |

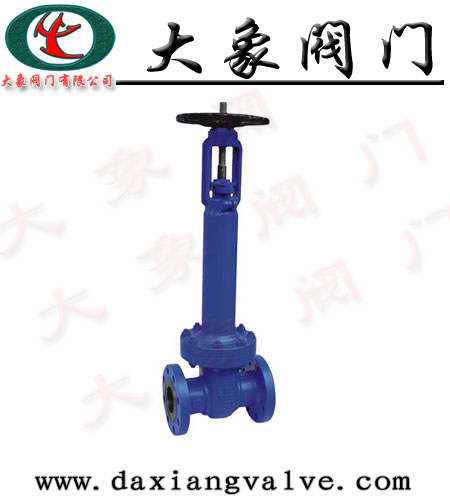

WZ41H美标波纹管闸阀 |
| 产品型号： |
WZ41H |
| 产品报价： |
零售价（865）
市场价（¥780.00）
会员价（430）
VIP价（325） |
|
WZ41H美标波纹管闸阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
美标波纹管闸阀结构合理、密封可靠、性能优良、造型美观；
密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
美标波纹管闸阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
双重密封，性能更可靠；
阀杆升降位置指示更直观。
|
公称压力
|
150LB
|
300LB
|
600LB
|
|
密封实验
|
2.2Mpa
|
5.5Mpa
|
11.0Mpa
|
|
壳体强度
|
3.0Mpa
|
7.5Mpa
|
15.0Mpa
|
|
适用温度
|
300℃
|
WZ41H美标波纹管闸阀主要零部件材质
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
A216 WCB
|
A217 WC6
|
A217 WC9
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
2
|
阀板
|
A216 WCB+ER410
|
A217 WC6+STL
|
A217 WC9
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
3
|
阀杆
|
A182 F6a
|
17-4PH
|
17-4PH
|
A182 F321
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
4
|
垫片
|
不锈钢柔性石墨
|
|
5
|
双头螺栓
|
A193 B7
|
A193 B16
|
A193 B16
|
A193 B8
|
A193 B8M
|
A193 B8
|
A193 B8
|
|
6
|
六角螺母
|
A194 2H
|
A194 4
|
A194 4
|
A194 8
|
A194 8M
|
A194 8M
|
A194 8M
|
|
7
|
阀盖
|
A216 WCB
|
A217 WC6
|
A217 WC9
|
A351 CF8
|
A351 CF8
|
A315 CF3
|
A315 CF3M
|
|
8
|
波纹管组件
|
A182 F321
|
A182 F321
|
A182 F321
|
A182 F321
|
A182 F316
|
A182 F316
|
A182 F316L
|
|
9
|
填料
|
柔性石墨/碳素纤维+不锈钢丝
|
|
10
|
填料压盖
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A351 CF8
|
A351 CF8
|
A351 CF8
|
A351 CF8
|
|
11
|
支架
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A315 CF3M
|
|
12
|
阀杆螺母
|
QAL9-4
|
|
13
|
手轮
|
A536 Cr60-40-18/A216 WCB
|
WZ41H美标波纹管闸阀结构长度及尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
N-Φ
|
△H(STTODE)
|
|
1/2"
|
108
|
89
|
60.5
|
35
|
12
|
1.6
|
4-15
|
20
|
|
3/4"
|
117
|
98
|
70
|
43
|
12
|
1.6
|
4-15
|
25
|
|
1"
|
127
|
108
|
79.5
|
51
|
12
|
1.6
|
4-15
|
30
|
|
11/4"
|
140
|
117
|
89
|
64
|
13
|
1.6
|
4-15
|
35
|
|
11/2"
|
165
|
127
|
98.5
|
73
|
15
|
1.6
|
4-15
|
45
|
|
2"
|
178
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
55
|
|
21/2"
|
190
|
178
|
139.5
|
105
|
18
|
1.6
|
4-19
|
70
|
|
3"
|
203
|
190
|
152.5
|
127
|
19
|
1.6
|
4-19
|
85
|
|
4"
|
229
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
105
|
|
5"
|
254
|
254
|
216
|
186
|
24
|
1.6
|
8-22
|
130
|
|
6"
|
267
|
279
|
241.5
|
216
|
26
|
1.6
|
8-22
|
155
|
|
8"
|
292
|
343
|
298.5
|
270
|
29
|
1.6
|
8-22
|
205
|
|
1/2"
|
140
|
95
|
66.5
|
35
|
15
|
1.6
|
4-15
|
20
|
|
3/4"
|
152
|
117
|
82.5
|
43
|
16
|
1.6
|
4-19
|
25
|
|
1"
|
160
|
124
|
89
|
51
|
18
|
1.6
|
4-19
|
30
|
|
11/4"
|
178
|
133
|
98.5
|
64
|
19
|
1.6
|
4-19
|
35
|
|
11/2"
|
190
|
156
|
114.5
|
73
|
21
|
1.6
|
4-22
|
45
|
|
2"
|
216
|
165
|
127
|
92
|
23
|
1.6
|
8-19
|
55
|
|
21/2"
|
241
|
190
|
149
|
105
|
26
|
1.6
|
8-22
|
70
|
|
3"
|
283
|
210
|
168.5
|
127
|
29
|
1.6
|
8-22
|
85
|
|
4"
|
305
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
105
|
|
5"
|
381
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
130
|
|
6"
|
403
|
318
|
270
|
216
|
37
|
1.6
|
12-22
|
155
|
|
8"
|
419
|
381
|
330
|
270
|
42
|
1.6
|
12-25
|
205
|
|
1/2"
|
165
|
95
|
66.5
|
35
|
15
|
6.4
|
4-15
|
20
|
|
3/4"
|
190
|
118
|
82.5
|
43
|
16
|
6.4
|
4-19
|
25
|
|
1"
|
216
|
124
|
89
|
51
|
18
|
6.4
|
4-19
|
30
|
|
11/4"
|
229
|
133
|
98.5
|
64
|
21
|
6.4
|
4-19
|
35
|
|
11/2"
|
241
|
156
|
114.5
|
73
|
23
|
6.4
|
4-22
|
45
|
|
2"
|
292
|
165
|
127
|
92
|
26
|
6.4
|
8-19
|
55
|
|
21/2"
|
330
|
190
|
149
|
100
|
29
|
6.4
|
8-22
|
70
|
|
3"
|
356
|
210
|
168
|
127
|
32
|
6.4
|
8-22
|
85
|
|
4"
|
432
|
273
|
216
|
157
|
38
|
6.4
|
8-25
|
105
|
|
5"
|
508
|
330
|
267
|
186
|
45
|
6.4
|
8-29
|
130
|
|
6"
|
559
|
356
|
292
|
216
|
48
|
6.4
|
12-29
|
155
|
|
8"
|
660
|
419
|
349
|
270
|
56
|
6.4
|
12-32
|
205
|
本公司其它相关波纹管阀门产品系列：
德标Y型过滤器 德标Y型直流式波纹管截止阀
德标波纹管截止阀 德标波纹管截止阀(暗杆式）
德标不锈钢波纹管截止阀 德标抛物线波纹管截止阀
德标抛物线截止阀 德标升降式止回阀
德标直角式波纹管截止阀 锻钢波纹管闸阀
国标波纹管截止阀 国标波纹管闸阀
美标波纹管截止阀 美标波纹管闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知：
一、①WZ41H美标波纹管闸阀产品名称与型号②WZ41H美标波纹管闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的WZ41H美标波纹管闸阀型号，请按WZ41H美标波纹管闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
