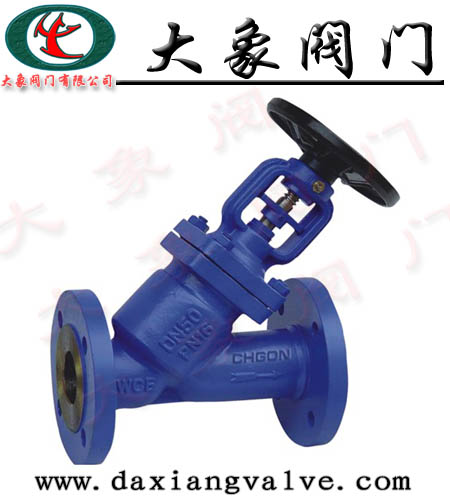

WJ45H德标Y型直流式波纹管截止阀采用德国先进技术标准生产制造，其关键部件金属波纹管，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
Y型波纹管截止阀主要结构特点：
1.产品结构合理、密封可靠、性能优良、造型美观；
2.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3.Y型波纹管截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4.Y型波纹管截止阀双重密封，性能更可靠；
5.Y型波纹管截止阀阀杆升降位置指示，更直观；
6.零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要；
7.人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
WJ45H德标Y型直流式波纹管截止阀性能规范参数：
公称压力：PN16～6.4MPa；
公称通径：DN15～450；
阀体材料：铸钢、不锈钢（304、316、316L）；
连接方式：法兰、焊接；
使用介质：水、蒸汽、油品等。
WJ45H德标Y型直流式波纹管截止阀主要零部件材质
|
序号
|
名称
|
材质
|
|
GS-C25
|
1.4308
|
1.4408
|
1.4306
|
1.4435
|
|
1
|
阀体
|
GS-C25
|
G-X6CrNi18 9
|
G-X6CrNiMo18 10
|
G-S2CrNi18 9
|
G-X2CrNiMo17 12 2
|
|
2
|
阀瓣
|
1.4006
X10Cr13
|
1.4301
X5CrNi18 10
|
1.4401
X3CrNiMo17 13 2
|
1.4306
X2CrNi19 11
|
1.4435
X2CrNiMo17 12 2
|
|
3
|
销轴
|
1.4001
X7Cr13
|
1.4001
X7Cr13
|
1.4301
X5CrNi18 10
|
1.4301
X5CrNi18 10
|
|
4
|
波纹管组件
|
1.4878
X12CrNiTi18 9
|
1.4401
X3CrNiMo17 13 2
|
1.4306
X2CrNi19 11
|
1.4435
X2CrNi17 12 2
|
|
5
|
阀杆
|
1.4006
X10Cr13
|
1.4301
X5CrNi18 10
|
1.4401
X3CrNiMo17 13 2
|
1.4401
X3CrNiMo17 13 2
|
1.4435
X2CrNiMo17 12 2
|
|
6
|
阀盖
|
GS-C25
|
1.4308
G-X6CrNi18 9
|
1.4408
G-X6CrNiMo18 10
|
1.4306
G-X2CrNi 18 9
|
1.4435
G-X2CrNiMo 17 12 2
|
|
7
|
填料
|
柔性石墨/碳素纤维+不锈钢丝
|
|
8
|
填料压盖
|
GS-C25
|
1.4308
G-X6CrNi18 9
|
|
9
|
定位片
|
1.1191
C45E
|
1.4301
X5CrNi18 10
|
|
10
|
阀杆螺母
|
ZQAL9-4
|
|
11
|
双头螺栓
|
A193-B7
|
A193-B8
|
A193-B8M
|
|
12
|
垫片
|
316夹柔性石墨
|
