产品展示 Products |
您现在的位置：首页 > 产品中心 > 波纹管阀 > WJ44H德标直角式波纹管截止阀 |
|
| 产品名称： |

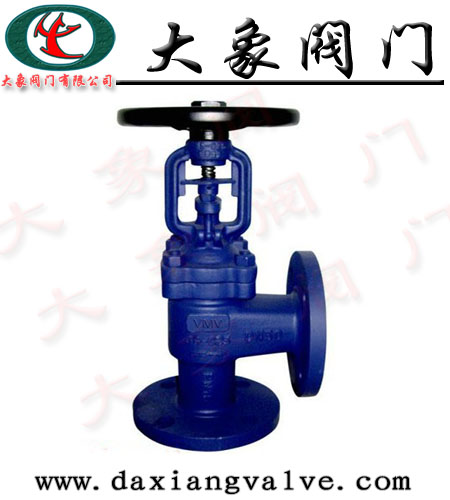

WJ44H德标直角式波纹管截止阀 |
| 产品型号： |
WJ44H |
| 产品报价： |
零售价（865）
市场价（¥435.00）
会员价（452）
VIP价（313） |
|
WJ44H德标直角式波纹管截止阀价格及介绍：
产品结构特点
WJ44H德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
WJ44H德标直角式波纹管截止阀主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
永嘉东方阀门产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。欢迎选购订做！
公称压力：PN1.0-25.0Mpa，150Lb-2500Lb
工作温度：-40-600℃
公称通径：DN15-600mm
连接方式：法兰，螺纹，对焊，承插焊，NPT
材质：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，铸钢，球墨铸铁，锻钢，不锈钢，铜等。
|
结构形式
|
BB-BG-OS & Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
DIN3356
|
|
结构长度
|
DIN3202
|
|
连接法兰
|
DIN2543-2545
|
|
试验和检验
|
DIN3230
|
WJ44H德标直角式波纹管截止阀产品性能规范
|
公称压力（MPa）
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
WJ44H德标直角式波纹管截止阀主要零部件材质
|
序号
|
名称
|
材质
|
|
GS-C25
|
1.4308
|
1.4408
|
1.4306
|
1.4435
|
|
1
|
阀体
|
GS-C25
|
G-X6CrNi89
|
G-X6CrNiMo18 10
|
G-S2CrNi18 9
|
G-X2CrNiMo17 12 2
|
|
2
|
阀瓣
|
1.4006
X10Cr13
|
1.4301
X5CrNi18 10
|
1.4401
X3CrNiMo17 13 2
|
1.4306
X2CrNi19 11
|
1.4435
X2CrNiMo17 12 2
|
|
3
|
轴销
|
1.4001
X7Cr13
|
1.4001
X7Cr13
|
1.4301
X5CrNi18 10
|
1.4301
X5CrNi18 10
|
|
4
|
波纹管组件
|
1.4878
X12CrNiTi18 9
|
1.4401
X3CrNiMo17 13 2
|
1.4306
X2CrNi19 11
|
1.4435
X2CrNi18 10
|
|
5
|
阀杆
|
1.4006
X10Cr13
|
1.4301
X5CrNi18 10
|
1.4401
X3CrNiMo17 13 2
|
1.4401
X3CrNiMo17 13 2
|
1.4435
X2CrNiMo17 12 2
|
|
6
|
阀盖
|
GS-C25
|
1.4308
G-X6CrNi18 9
|
1.4408
G-X6CrNiMo18 10
|
1.4306
G-X2CrNi 18 9
|
1.4435
G-X2CrNiMo 17 12 2
|
|
7
|
填料
|
柔性石墨/碳素纤维+不锈钢丝
|
|
8
|
填料压盖
|
GS-C25
|
1.4308
G-X6CrNi18 9
|
|
9
|
定位片
|
1.1191
C45E
|
1.4301
X5CrNi18 10
|
|
10
|
阀杆螺母
|
ZQAL9-4
|
|
11
|
双头螺栓
|
A193-B7
|
A193-B8
|
A193-B8M
|
|
12
|
垫片
|
316夹柔性石墨
|
WJ44H德标直角式波纹管截止阀产品连接尺寸及重量
|
型号
|
YDDWJ44-16
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
|
重量（kg）
|
4
|
5
|
6
|
10
|
13
|
18
|
25
|
30
|
40
|
50
|
100
|
180
|
300
|
450
|
670
|
|
|
型号
|
YDDWJ44-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
|
重量（kg）
|
4
|
5
|
6
|
11
|
14
|
19
|
27
|
32
|
43
|
53
|
110
|
200
|
330
|
480
|
700
|
|
|
型号
|
YDDWJ44-40
|
|
压力等级
|
PN40
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
|
重量（kg）
|
4
|
5
|
6
|
11
|
14
|
20
|
28
|
33
|
45
|
55
|
120
|
210
|
350
|
500
|
730
|
|
本公司其它相关波纹管阀门产品系列：
德标Y型过滤器 德标Y型直流式波纹管截止阀
德标波纹管截止阀 德标波纹管截止阀(暗杆式）
德标不锈钢波纹管截止阀 德标抛物线波纹管截止阀
德标抛物线截止阀 德标升降式止回阀
德标直角式波纹管截止阀 锻钢波纹管闸阀
国标波纹管截止阀 国标波纹管闸阀
美标波纹管截止阀 美标波纹管闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知：
一、①WJ44H德标直角式波纹管截止阀产品名称与型号②WJ44H德标直角式波纹管截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的WJ44H德标直角式波纹管截止阀型号，请按WJ44H德标直角式波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
