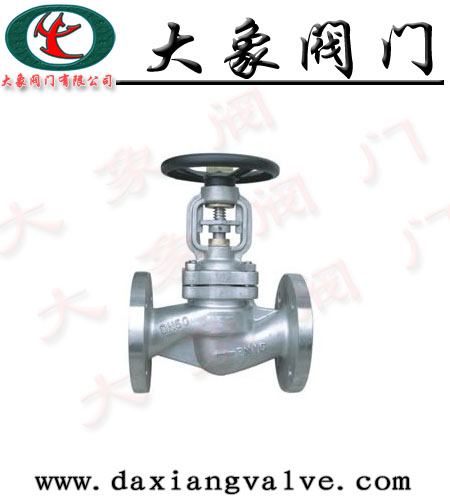

WJ41W德标不锈钢波纹管截止阀 详细说明:
不锈钢波纹管截止阀
截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
WJ41W德标不锈钢波纹管截止阀的特点
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比
不锈钢波纹管截止阀广泛应用于化工、治炼、制药、电力、热力石油、液化气、建筑等行业。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。在导热管路中、能节约大量热油、防止环境污染、确保车间安全。产品耐热温度达350℃,使用寿命长、密封性好、适合对密封性有严格要求的工业。
WJ41W德标不锈钢波纹管截止阀工作原理:
不锈钢波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
WJ41W德标不锈钢波纹管截止阀产品特点:
1、产品结构合理、密封性能可靠、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、直角式德标波纹管截止阀双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
本公司其它相关波纹管阀门产品系列:
德标Y型过滤器 德标Y型直流式波纹管截止阀
德标波纹管截止阀 德标波纹管截止阀(暗杆式)
德标不锈钢波纹管截止阀 德标抛物线波纹管截止阀
德标抛物线截止阀 德标升降式止回阀
德标直角式波纹管截止阀 锻钢波纹管闸阀
国标波纹管截止阀 国标波纹管闸阀
美标波纹管截止阀 美标波纹管闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知:
一、①WJ41W德标不锈钢波纹管截止阀产品名称与型号②WJ41W德标不锈钢波纹管截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的WJ41W德标不锈钢波纹管截止阀型号,请按WJ41W德标不锈钢波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系QQ:1277118535 |
