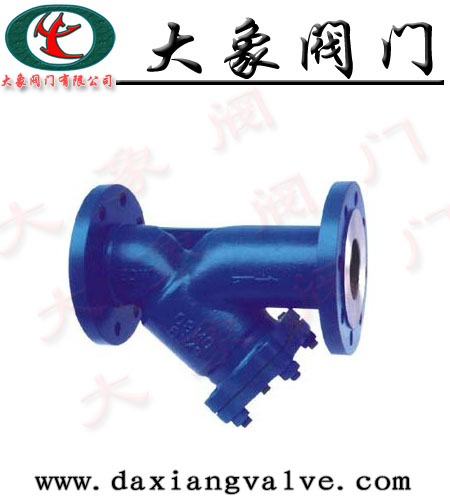

GL41H德标Y型过滤器应用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
压力：PN10～PN40
材质：碳钢、不锈钢、合金钢
驱动：自动应用：热油、电站、蒸汽、热水、热电厂、天然气、冷冻系统等
GL41H德标Y型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
应用范围：德标Y型过滤器应用场合：热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
适用介质：水、油品、蒸汽等。
按照过滤介质分为：
1.空气过滤器
使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
2.液体过滤器
使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
3.网络过滤器
通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离
4.光线过滤器
把一些不需要的光线吸收掉。
过滤器按照安装方式分为：吸油过滤器回油过滤器管路过滤器
过滤器按照性能分为：管路过滤器双筒过滤器高压过滤器
标准规范：设计制造标准：结构长度标准：DIN3202-F1连接法兰标准：DIN2531-2545压力温度等级：GB/T12224-2005试验检验标准：GB/T13927-2008
GL41H德标Y型过滤器主要零件材料
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCBCF8.CF8W.CF3.CF3W
|
|
2
|
过滤网
|
1Cr18Ni9Ti、oCr18Ni12Mo2Ti
|
|
3
|
阀盖
|
WCBCF8.CF8W.CF3.CF3W
|
|
4
|
双头螺栓
|
1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv
|
|
5
|
六角螺母
|
1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv
|
GL41H德标Y型过滤器如盖部需要排污孔（M）规格如下
|
DN15-20
|
M10×1.5
|
|
DN25-32
|
M12×1.5
|
|
DN40-80
|
M20×1.5
|
|
DN100-150
|
M27×1.5
|
|
DN200-300
|
M33×1.5
|
|
DN350以上
|
M48×2
|
GL41H德标Y型过滤器过滤网目数
|
双层不锈钢过滤网规格
|
|
水介质WaterMedia
|
20-40目
|
|
气介质Gasmedium
|
40-120目
|
|
油介质oilmedium
|
10-160目
|
GL41H德标Y型过滤器主要阀体尺寸重量与KV值：
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
85
|
95
|
110
|
125
|
145
|
155
|
175
|
210
|
230
|
270
|
300
|
385
|
535
|
680
|
680
|
780
|
|
Kv
|
7
|
11
|
18
|
26
|
37
|
60
|
100
|
150
|
230
|
330
|
400
|
650
|
1200
|
1900
|
1850
|
2890
|
|
PN16重量（Kg)
|
3.0
|
4
|
5
|
7
|
9
|
12
|
16
|
21
|
30
|
43
|
61
|
121
|
154
|
255
|
358
|
485
|
|
PN25重量（Kg)
|
3.5
|
4
|
5.5
|
7
|
9
|
12
|
16
|
21
|
32
|
47
|
64
|
144
|
178
|
285
|
378
|
500
|
|
PN40重量（Kg)
|
4
|
5
|
6
|
8
|
10
|
13
|
19
|
24.5
|
35
|
51
|
71
|
144
|
178
|
285
|
420
|
520
|
