产品展示 Products |
您现在的位置：首页 > 产品中心 > 球阀 > 三片式卡箍球阀 |
|
| 产品名称： |

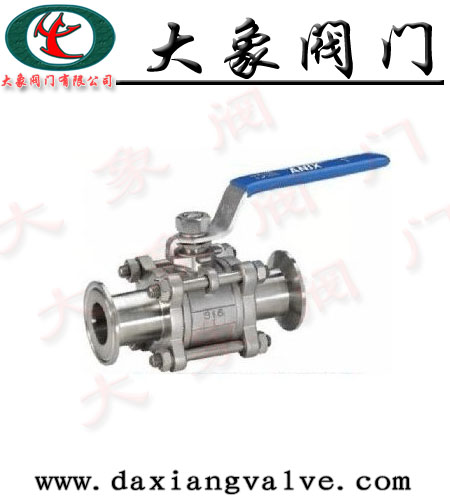

三片式卡箍球阀 |
| 产品型号： |
|
| 产品报价： |
零售价（453）
市场价（¥432.00）
会员价（67）
VIP价（50） |
|
三片式卡箍球阀产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
三片式卡箍球阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
三片式卡箍球阀结构
三片式卡箍球阀结构图
三片式卡箍球阀要连接尺寸及重量
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
|
D
|
25.0
|
25.0
|
20.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
|
S
|
20.24
|
20.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
|
T1
|
…
|
…
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
|
T2
|
3.63
|
3.63
|
4.75
|
4.75
|
…
|
…
|
…
|
…
|
…
|
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
三片式卡箍球阀主要零件材料
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M
|
|
2
|
阀盖
|
不锈钢CF8M
|
|
3
|
球体
|
不锈钢SS316
|
|
4
|
螺栓垫片
|
不锈钢SS304
|
|
5
|
螺栓螺母
|
不锈钢SS304
|
|
6
|
螺栓
|
不锈钢SS304
|
|
7
|
密封圈
|
聚四氟乙烯PTFE
|
|
8
|
阀体密封圈
|
聚四氟乙烯PTFE
|
|
9
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
10
|
阀杆密封垫
|
聚四氟乙烯PTFE
|
|
11
|
阀杆
|
不锈钢SS316
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
|
13
|
手柄螺母
|
不锈钢SS304
|
|
14
|
手柄垫圈
|
不锈钢SS304
|
|
15
|
挂锁装置
|
不锈钢SS304(OQTION)
|
|
16
|
手柄
|
不锈钢SS304
|
|
17
|
手柄套
|
塑料
|
本公司其它相关球阀产品系列：
三通丝扣球阀 FQ41F46衬氟放料球阀
二片式内螺纹球阀 一片式球阀
三片式法兰球阀 Q41浮动球阀
Q44F三通球阀 三通四密封球阀
Q46F四通球阀 锻钢高压球阀
三片式对焊球阀 高压锻钢球阀
超薄型对夹球阀 喷煤粉、卸灰球阀
Q740H液控止回半球阀 电动法兰球阀
QV67F气动V型球阀 QY347F氧气球阀
抗硫球阀 偏心半球阀
三片式球阀 高平台球阀
大象阀门公司订货须知：
一、①三片式卡箍球阀产品名称与型号②三片式卡箍球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的三片式卡箍球阀型号，请按三片式卡箍球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
