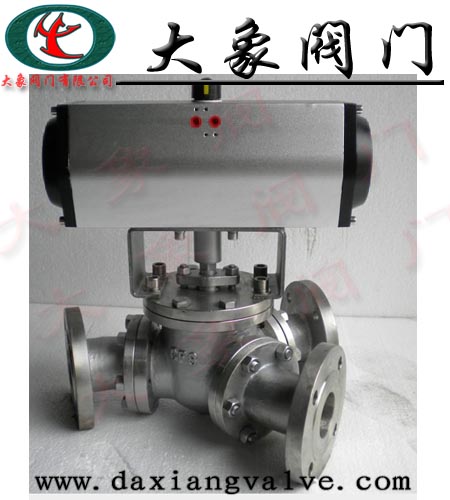

Y型三通球阀标准,型号、结构、尺寸

永嘉大象阀门详细说明：

    球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

    永嘉大象阀门——球阀系列产品:浮动式球阀、法兰球阀Q41F-16/25/40/64/100/160/320、Q41H固定式球阀Q47F、Q47H防火型球阀、防静电球阀、手动球阀、气动球阀Q641、Q647、Q671、电动球阀Q941、Q971、Q947、蜗轮传动球阀Q341、Q347。金属硬密封球阀Q41H/Y-16/25、高温球阀Q41Y/H、Q47H/Y、Q41PPL。高压球阀Q61N-320、Q41N、Q41F/H、Q11N、Q81N、小型高压球阀KHB、KHM系列、对焊高压球阀Q61Y、Q61F、高温高压球阀。保温球阀BQ41、BQ47、BQ71。液化气球阀、天燃气球阀Q41N、Q11N。三通球阀Q45F、Q44F、Q48F、KHB3K、Y型三通球阀YQ42F、四通球阀Q46F。偏心半球阀Q340F/H。衬氟球阀Q41F46。塑料球阀Q41F-6S、Q11F-6S、Q61F-6S。排污球阀QP41F、QP41M、PQ41M。长输管线球阀、低温球阀DQ41F、喷煤粉球阀、卸灰球阀MQ647、MQ47。抗硫球阀KQ347Y。V型球阀VTQ41。意式超薄型球阀Q71H-64、对夹式球阀Q71F、Q971、Q671F。真空球阀GU、真空电动球阀GUD、真空气动球阀GU-10/16/25/30/40/50/65/80/100KF/G/F、内螺纹球阀Q11F、Q21F、二片式球阀Q11F-1000WOG、三片式球阀Q11F-1000WOG、O型球阀、弹簧球阀、轨道球阀、双联球阀、带刻度调节式球阀、斜面球阀YHQ41、偏心球阀Q40F,Q340F,Q340H、上装式偏心球阀、侧装式偏心球阀YZQ340。不锈钢球阀Q41W、Q41F、碳钢球阀、锻钢球阀、黄铜球阀Q11F-16T、铝合金球阀Q41F-10L、槽车球阀CQA-25等系列产品。

    进口球阀 球阀结构图 球阀标准 球阀详细资料 球阀型号 球阀应用 球阀价格表 球阀尺寸 球阀价格表 球阀工作原理 球阀安装示意图 球阀规格 球阀内部结构图

    阀体材质:铸钢、不锈钢、锻钢、铬钼钢、黄铜，密封面材质:F、F46、N、SM、H、Y、W、G。工作压力1.6-50MPA，工作温度-196℃- 550℃。阀门口径 DN3-DN600。连接方式:法兰、对夹、焊接、内螺纹、卡箍、卡套。传动方式:手动、蜗轮、气动、电动。适用介质:水、油品、气体、蒸汽、酸类。制造标准:国标GB,HG、美标API,ANSI、日标JIS。

    球阀和旋塞阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1.流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

    球阀按结构形式可分：一、浮动球球阀: 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。二、固定球球阀: 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

    球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项：1.要留有阀柄旋转的位置。2. 不能用作节流。3.带传动机构的球阀应直立安装。

    永嘉大象球阀已广泛应用于各种石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政、航空等领域，以及居民日常生活中。永嘉大象产品畅销全国各地，优质的质量，高效的服务，深得用户的信赖和广泛的赞誉。

本公司其它相关球阀产品系列：

三通丝扣球阀                   FQ41F46衬氟放料球阀

二片式内螺纹球阀               一片式球阀

三片式法兰球阀                 Q41浮动球阀

Q44F三通球阀                 三通四密封球阀

Q46F四通球阀                   锻钢高压球阀

三片式对焊球阀                 高压锻钢球阀

超薄型对夹球阀                 喷煤粉、卸灰球阀

Q740H液控止回半球阀           电动法兰球阀

QV67F气动V型球阀            QY347F氧气球阀

抗硫球阀                        偏心半球阀

三片式球阀                      高平台球阀

大象阀门公司订货须知：

一、①Y型三通球阀产品名称与型号②Y型三通球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Y型三通球阀型号，请按Y型三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
