产品展示 Products |
您现在的位置：首页 > 产品中心 > 球阀 > QY347F氧气专用球阀 |
|
| 产品名称： |
QY347F氧气专用球阀 |
| 产品型号： |
QY347F |
| 产品报价： |
零售价（2580）
市场价（¥2,480.00）
会员价（2243）
VIP价（2100） |
|

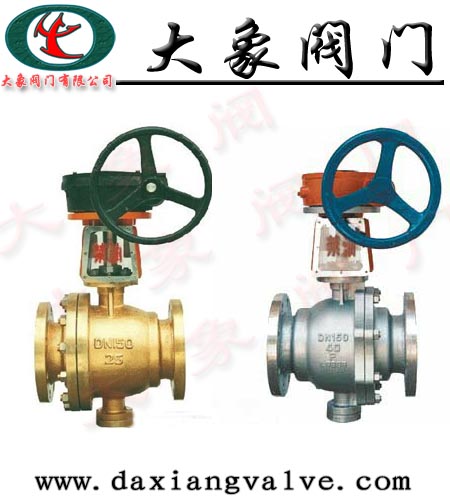

QY347F氧气球阀
一、QY347F氧气球阀 特点
氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。 在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。 技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点。
二、QY347F氧气球阀执行标准
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122237
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
三、QY347F氧气球阀 试验压力
|
公称压
|
1.6
|
2.5
|
4.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
|
气密封试验
|
0.4-0.7
|
四、QY347F氧气球阀 主要零件材料及性能
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球体阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
阀 座
|
聚四氟乙烯 加坡纤增强聚四氟乙烯 对位聚笨
|
|
垫片
|
聚四氟乙烯 不锈钢/柔性石墨 齿形垫片
|
|
阀杆座
|
聚四氟乙烯
不锈钢/柔性石墨
|
|
填料
|
聚四氟乙烯
增强柔性石墨
|
|
填料压盖
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
温度
|
-29～150(聚四氟乙烯 PTFE)
-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)
-29～300(对位聚笨 PPL)
|
|
介质
|
水 蒸汽 油品
|
硝酸类
|
强氧化介质
|
醋酸类
|
尿素类
|
QY347F氧气球阀PN1.6MPa主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt（㎏）
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
QY347F氧气球阀PN2.5MPa主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
QY347F氧气球阀PN4.0MPa主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
本公司其它相关球阀产品系列：
三通丝扣球阀 FQ41F46衬氟放料球阀
二片式内螺纹球阀 一片式球阀
三片式法兰球阀 Q41浮动球阀
Q44F三通球阀 三通四密封球阀
Q46F四通球阀 锻钢高压球阀
三片式对焊球阀 高压锻钢球阀
超薄型对夹球阀 喷煤粉、卸灰球阀
Q740H液控止回半球阀 电动法兰球阀
QV67F气动V型球阀 QY347F氧气球阀
抗硫球阀 偏心半球阀
三片式球阀 高平台球阀
大象阀门公司订货须知：
一、①QY347F氧气球阀产品名称与型号②QY347F氧气球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的QY347F氧气球阀型号，请按QY347F氧气球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
欢迎您访问我们的网站http://www.daxiangvalve.com大象阀门有限公司，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
