Q44M焦炉专用球阀
产品口径：DN25-400
产品简介：制造标准：中国GB,化工标准HG,机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。
Q44M焦炉专用球阀特点：
该系列球阀特别适用于各焦化厂焦炉氨水、喷射循环系统高低压转换时使用。
一、阀门的连接尺寸与原三通球阀相同，更换方便。
二、特制的增强聚四氟乙烯封圈，其耐磨强度大大提高，显著提高密封圈的使用寿命。
三、独特的内部结构，不仅大大降低了生产成本，而且使加工与维修更加简单化。
四、带倒密封结构的下装式阀杆，不仅防止了阀杆脱出，而且阀杆部位的密封更加可靠。
五、外型结构紧凑，独特三块式设计使阀门外观更完美。
|

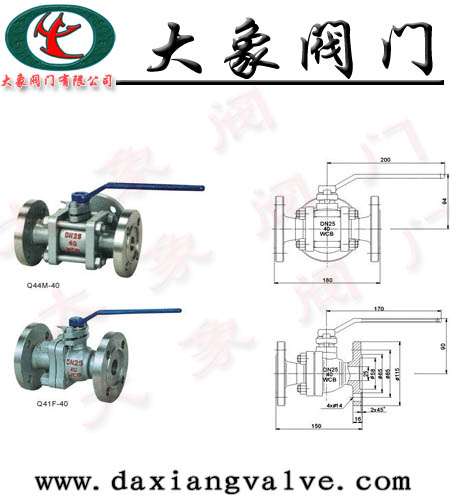

产品型号
|
零件名称
|
零件材料
|
|
Q44M-40DN25
Q41F-40DN25
|
阀体、阀盖
|
WCB
|
|
球体
|
1Cr18Ni9Ti
|
|
阀杆
|
2Cr13
|
|
密封圈
|
增强聚四氟乙烯 RPTFE
|
|
填料
|
V型聚四氟乙烯
|
Q44M焦炉专用球阀型号规格：
|
产品型号
|
零件名称
|
零件材料
|
|
Q44M-40DN25
Q41F-40DN25
|
阀体、阀盖
|
WCB
|
|
球体
|
1Cr18Ni9Ti
|
|
阀杆
|
2Cr13
|
|
密封圈
|
增强聚四氟乙烯
|
|
填料
|
V型聚四氟乙烯
|
Q44M焦炉专用球阀主要连接尺寸：
|
公称压力 PN(MPa)
|
|
|
|
试验压力(Mpa)
|
|
|
壳体
|
高压液密封闭
|
低压气密封
|
|
|
4.0
|
6.0
|
4.4
|
0.6
|
|
|
适用温度
|
≤150℃
|
|
|
|
氨水等
|
|
|
