您现在的位置：首页 > 产品中心 > 闸阀 > Z41F4衬氟闸阀 |
|
| 产品名称： |

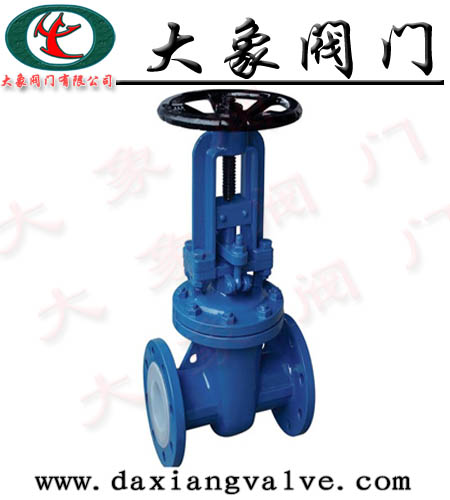

Z41F4衬氟闸阀 |
| 产品型号： |
Z41F4 |
| 产品报价： |
零售价（635）
市场价（¥232.00）
会员价（23）
VIP价（12） |
|
Z41F4衬氟闸阀概述
衬氟闸阀结构采用全新设计，腔内所有零部件均采用聚四氟乙烯衬里结构，闸板采用带杆结构，解决了普通暗杆闸阀颗粒、纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象，阀门安装位置不受任何限制，与普通暗杆闸阀相比，本系列产品具有以下特点：
A、产品连接件少，整体钢性好；
B、截流速度快；
C、开度限位机构方便、灵活、精确；
D、体型小巧，外形美观；
E、操作简单、省力，维修方便；
F、流体阻力小，密封面受介质的冲蚀小；
G、介质流向不受限制，不扰流，不降低压力。
Z41F4衬氟闸阀衬里材料：PTFE（F4）、FEP（F46）、PFA、PO等。
Z41F4衬氟闸阀选材、检验等严格按照GB12234-89、GB139727-92等的标准，结构长度和法兰连接分别按照GB12221、ANSI B16.10、GB9113、JB/T78、ANSI B16.5的标准规定。
设计标准：HG/T3704
结构长度：GB/T12221-89 ANSI B16.10
法兰标准：JB/T79-1994、GB9113.1-2000、ASME/ANSI 16.5a
公称压力：1.0、1.6、2.5MPa、Class150、300Lb
检验试验：JB/T9092-1999、GB/T13927 API598
驱动方式：手动、电动、气动等操作方式。
Z41F4衬氟闸阀主要尺寸和重量(mm)
|
公称通径DN Nominal Diameter
|
主要外形尺寸和连接尺寸(mm)Main extemal and connecting dimensions
|
重量Weight(Kg)
|
|
D0
|
L
|
D
|
D1
|
D2
|
D8
|
b
|
Z-￠d
|
H
|
H1
|
D0
|
|
Z42H-16C
|
|
500
|
-
|
700
|
705
|
650
|
608
|
-
|
44
|
|
-
|
2676
|
-
|
-
|
|
600
|
-
|
800
|
840
|
770
|
718
|
-
|
48
|
|
-
|
-
|
-
|
-
|
|
700
|
-
|
900
|
910
|
840
|
788
|
-
|
50
|
|
-
|
-
|
-
|
-
|
|
Z41F46
|
|
50
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
|
400
|
470
|
200
|
25
|
|
65
|
50
|
265
|
180
|
145
|
120
|
-
|
22
|
|
400
|
470
|
200
|
27
|
|
80
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
|
469
|
578
|
240
|
37
|
|
100
|
80
|
300
|
230
|
190
|
160
|
-
|
24
|
|
469
|
578
|
240
|
46
|
|
125
|
100
|
325
|
270
|
220
|
188
|
-
|
28
|
|
555
|
686
|
280
|
76
|
|
150
|
100
|
350
|
300
|
250
|
218
|
-
|
30
|
|
555
|
686
|
280
|
83
|
|
200
|
150
|
400
|
360
|
310
|
278
|
-
|
34
|
|
713
|
898
|
320
|
130
|
|
250
|
200
|
450
|
425
|
370
|
332
|
-
|
36
|
|
872
|
1114
|
360
|
202
|
|
300
|
300
|
500
|
485
|
430
|
390
|
-
|
40
|
|
1188
|
1508
|
720
|
511
|
|
400
|
300
|
600
|
610
|
550
|
505
|
-
|
48
|
|
1188
|
1508
|
720
|
898
|
本公司其它相关闸阀产品系列：
DSZ44H水封闸阀 DZ41W低温闸阀
LMD螺旋闸阀 NKZ44H真空闸阀
BZ943Y电动防爆平板闸阀 Z15W不锈钢丝口闸阀
Z40H美标碳钢不锈钢闸阀 Z41CY陶瓷闸阀
Z41F46衬氟楔式闸阀 Z41H国标闸阀
Z43WF平板闸阀 Z45X弹性座闸阀
Z63Y天然气平板闸阀 Z545X大口径弹性座封闸阀
俄标闸阀 德标闸阀
大象阀门公司订货须知：
一、①Z41F4衬氟闸阀产品名称与型号②Z41F4衬氟闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Z41F4衬氟闸阀型号，请按Z41F4衬氟闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
