您现在的位置：首页 > 产品中心 > 球阀 > Q41PPL耐高温浮动球阀 |
|
| 产品名称： |

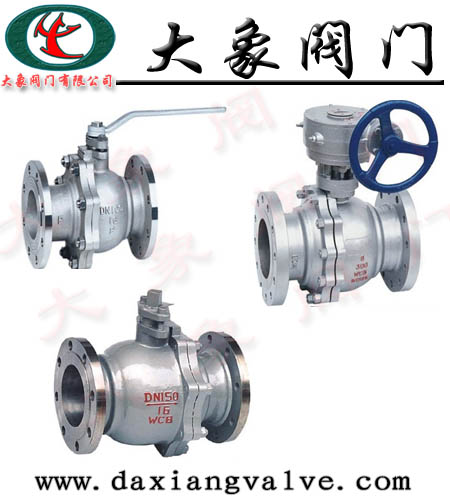

Q41PPL耐高温浮动球阀 |
| 产品型号： |
Q41PPL |
| 产品报价： |
零售价（865）
市场价（¥780.00）
会员价（750）
VIP价（730） |
|
Q41PPL耐高温浮动球阀概述：
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
Q41PPL耐高温浮动球阀主要零件材料:
|
序号
NO
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A2116-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1C18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304F/.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A2116-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
Q41PPL耐高温浮动球阀技术规范:
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
Q41PPL耐高温浮动球阀主要外形尺寸:
|
公称通径
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d1
|
13
|
19
|
25
|
38
|
64
|
64
|
76
|
102
|
127
|
152
|
203
|
|
L
|
108
|
117
|
127
|
165
|
191
|
191
|
203
|
229
|
356
|
394
|
457
|
|
H
|
59
|
63
|
75
|
95
|
142
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
400
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(kg)
|
2.5
|
3
|
5
|
7
|
15
|
19
|
19
|
33
|
58
|
93
|
160
|
本公司其它相关球阀产品系列：
三通丝扣球阀 FQ41F46衬氟放料球阀
二片式内螺纹球阀 一片式球阀
三片式法兰球阀 Q41浮动球阀
Q44F三通球阀 三通四密封球阀
Q46F四通球阀 锻钢高压球阀
三片式对焊球阀 高压锻钢球阀
超薄型对夹球阀 喷煤粉、卸灰球阀
Q740H液控止回半球阀 电动法兰球阀
QV67F气动V型球阀 QY347F氧气球阀
抗硫球阀 偏心半球阀
三片式球阀 高平台球阀
大象阀门公司订货须知：
一、①Q41PPL耐高温浮动球阀产品名称与型号②Q41PPL耐高温浮动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的Q41PPL耐高温浮动球阀型号，请按Q41PPL耐高温浮动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
