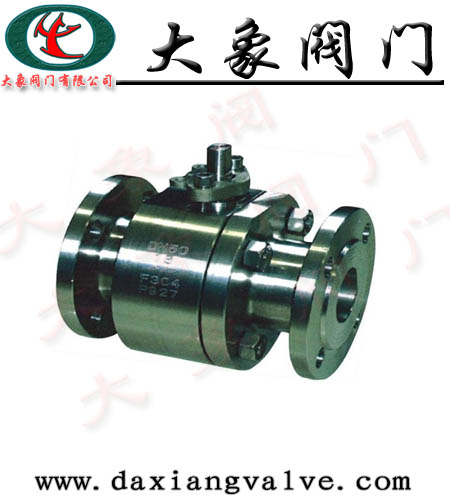

KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
KQ41F抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
KQ41F抗硫球阀主要性能及规范
|
公称压力
PN(MPa)
|
试验压力(MPa)
|
压力级
|
试验压力(MPa)
|
|
壳体
|
高压液密封
|
低压气密封
|
壳体
|
高压液密封
|
低压气密封
|
|
2.5
|
3.75
|
2.75
|
0.6
|
CLASS150
|
2.94
|
2.16
|
0.6
|
|
4.0
|
6.0
|
4.4
|
CLASS300
|
7.76
|
5.62
|
|
6.4
|
9.6
|
7
|
CLASS600
|
15.3
|
11.23
|
|
10.0
|
15
|
11
|
CLASS900
|
23
|
16.85
|
KQ41F抗硫球阀型号、零件材料及主要参数
|
主要型号
|
零件名称
|
材质
|
|
碳钢
|
低温钢
|
不锈钢
|
|
KQ41F
|
阀体
|
A105
|
A350LF2
|
A182 F316
|
|
球体
|
A105+镀镍
|
A350LF2
|
A182 F316
|
|
阀杆、固定轴
|
45/40cr+镀镍
|
42CrMo+镀镍
|
A182 F316
|
|
阀座
|
A105+镀镍
|
A350LF2+镀镍
|
A182 F316
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
O型圈
|
氟橡胶
|
|
垫片、填料
|
柔性石墨 V型聚四氟乙烯
|
|
轴套
|
SF自润滑轴承
|
|
螺栓
|
A193 B7M
|
A193 B7M
|
316
|
|
螺母
|
A194 2HM
|
A194 7M
|
316
|
|
应
用
规
范
|
结构长度按
|
GB12221-89 ANSI B16.10
|
|
法兰尺寸按
|
JB79-59 GB9113 HG20592-9 ANSI B16.5
|
|
焊接标准按
|
GB12221-89 ANSI B16.25
|
|
检验试验按
|
GB/T13927 JB/T9092-99 API598
|
|
防火试验按
|
API 607 BS6755 II
|
