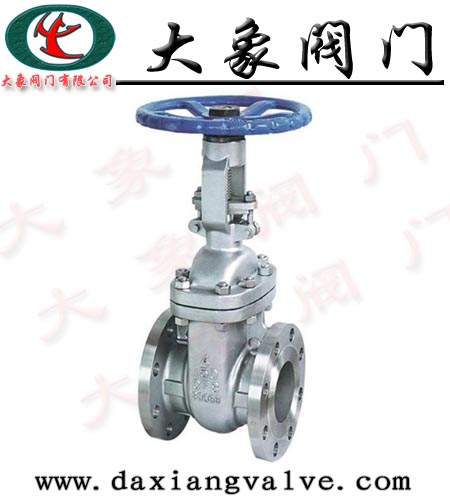

Z40H美标碳钢不锈钢闸阀产品介绍：
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。闸阀通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
美标闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。API gate valve 钢制法兰闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。对于高速流动的介质，美标闸阀的闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。
Z40H美标碳钢不锈钢闸阀应用范围：
法兰连接钢制美标闸阀适用于ANSI Class150～600、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，钢制美标闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
Z40H美标碳钢不锈钢闸阀结构特点：
1、流体阻力小, 密封面受介质的忡刷和侵蚀小。
2、美标闸阀的启闭较省力。
3、介质流向不受限制, 不扰流、不降低压力。
4、形体简单, 结构长度短，制造工艺性好，适用范围广。
Z40H美标碳钢不锈钢闸阀标准规范：
设计制造标准：API 600
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34
试验检验标准：API 698
Z40H美标碳钢不锈钢闸阀零件材料与工况：
|
NO.
|
零件名称
|
Qty.
|
材料
|
NO.
|
零件名称
|
Qty.
|
材料
|
|
1
|
阀体
|
1
|
WCB
|
13
|
压母
|
1
|
1035
|
|
2
|
阀座
|
2
|
A105+HF
|
14
|
手轮
|
1
|
60-40-189
|
|
3
|
闸板
|
1
|
WCB+F6
|
15
|
锁母
|
1
|
A29 1035
|
|
4
|
阀杆
|
1
|
A182 F6
|
16
|
油杯
|
1
|
A570 Gr.A
|
|
5
|
垫片
|
1
|
08F不锈钢+柔性石墨
|
17
|
螺栓
|
2
|
A193 B7
|
|
6
|
阀盖
|
1
|
WCB
|
18
|
螺母
|
2
|
A194 2H
|
|
7
|
密封座
|
1
|
A276 410
|
19
|
销轴
|
2
|
A29 1035
|
|
8
|
填料
|
1
|
柔性石墨+不锈钢
|
20
|
开口销
|
2
|
A570 Gr.A
|
|
9
|
填料
|
4-5
|
21
|
螺柱
|
|
A193 B7
|
|
11
|
压套
|
1
|
A276 410
|
22
|
螺母
|
|
A194 2H
|
|
12
|
压板
|
1
|
WCB
|
23
|
铆钉
|
2
|
304
|
|
13
|
阀母
|
1
|
D-2
|
24
|
铭牌
|
1
|
304
|
Z40H美标碳钢不锈钢闸阀主要尺寸跟重量
|
NPS
d
|
in
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
mm
|
51
|
64
|
76
|
102
|
127
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
|
L
(BF)
|
in
|
7.00
|
7.50
|
8.00
|
9.00
|
10.00
|
10.50
|
11.50
|
13.00
|
14.00
|
15.00
|
16.00
|
17.00
|
18.00
|
20.00
|
|
mm
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
33
|
356
|
381
|
406
|
432
|
457
|
508
|
|
L1
(BW)
|
in
|
8.50
|
9.50
|
11.14
|
12.0
|
15.00
|
15.88
|
16.50
|
18.00
|
19.76
|
22.50
|
24.00
|
26300
|
28.00
|
32.00
|
|
mm
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
572
|
610
|
660
|
711
|
813
|
|
L2
(RTJ)
|
in
|
7.50
|
8.00
|
8.50
|
9.50
|
10.50
|
11.00
|
12.00
|
13.50
|
14.50
|
15.50
|
16.50
|
17.50
|
18.50
|
20.50
|
|
mm
|
191
|
203
|
216
|
241
|
267
|
279
|
305
|
3543
|
368
|
394
|
419
|
445
|
470
|
521
|
|
d1
|
in
|
3.62
|
4.13
|
5.00
|
6.18
|
7.32
|
8.50
|
10.63
|
12.76
|
15.00
|
16.26
|
18.50
|
20.98
|
22.90
|
27.24
|
|
mm
|
92
|
105
|
127
|
157
|
186
|
216
|
270
|
324
|
381
|
413
|
470
|
533
|
584
|
692
|
|
d2
|
in
|
4.75
|
5.50
|
6.00
|
7.50
|
8.50
|
9.50
|
11.85
|
4.25
|
17.00
|
18.75
|
21.25
|
22.75
|
25.00
|
29.50
|
|
mm
|
120.5
|
139.5
|
152.5
|
190.5
|
216
|
241.5
|
298.5
|
362
|
432
|
476
|
540
|
578
|
635
|
749.5
|
|
D
|
in
|
6.00
|
7.00
|
7.50
|
9.00
|
10.00
|
11.00
|
13.50
|
16.00
|
19.00
|
21.00
|
23.50
|
25.00
|
27.50
|
32.00
|
|
mm
|
152
|
178
|
190
|
229
|
254
|
279
|
343
|
406
|
483
|
533
|
597
|
635
|
699
|
813
|
|
b
|
in
|
0.75
|
0.88
|
0.94
|
0.94
|
0.94
|
1.00
|
1.13
|
1.19
|
1.25
|
1.38
|
1.44
|
1.56
|
1.69
|
1.88
|
|
mm
|
16
|
17.5
|
19
|
24
|
25
|
26
|
29
|
31
|
32
|
35
|
37
|
40
|
43
|
48
|
|
n-Φd
|
in
|
4-0.75
|
4-0.75
|
4-0.75
|
8-0.75
|
8-0.87
|
8-0.87
|
8-0.87
|
12-1.00
|
12-1.00
|
12-1.13
|
16-1.13
|
16-1.25
|
20-1.25
|
20-1.38
|
|
mm
|
4-19
|
4-19
|
4-19
|
8-19
|
8-22
|
8-22
|
8-22
|
12-25
|
12-25
|
12-29
|
16-29
|
16-23
|
20-32
|
20-35
|
|
H
(open)
|
in
|
15.20
|
17.3
|
19.02
|
23.11
|
26.50
|
30.20
|
37.60
|
45.12
|
52.28
|
59.80
|
67.76
|
74.80
|
83.31
|
97.64
|
|
mm
|
386
|
435
|
483
|
587
|
673
|
767
|
955
|
1146
|
1328
|
1519
|
1721
|
1900
|
2116
|
2480
|
|
W
|
in
|
7.87
|
7.87
|
9.84
|
9.84
|
11.81
|
11.81
|
13.78
|
17.72
|
19.68
|
18.11
|
18.11
|
18.11
|
24.02
|
24.02
|
|
mm
|
200
|
200
|
250
|
250
|
300
|
300
|
350
|
450
|
500
|
460
|
460
|
460
|
610
|
610
|
|
WT
(kg)
|
BF
|
20
|
30
|
23
|
53
|
71
|
85
|
136
|
220
|
323
|
387
|
553
|
660
|
810
|
1250
|
|
BW
|
17
|
26
|
29
|
46
|
66
|
77
|
116
|
202
|
294
|
350
|
506
|
575
|
720
|
1130
|
