Z15W不锈钢丝口闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。
丝扣闸阀,内螺纹闸阀,高压闸阀,纹管截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
内螺纹闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定

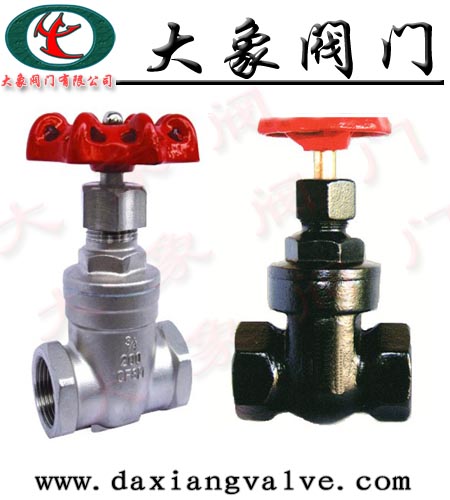

Z15W不锈钢丝口闸阀图片：
一、Z15W不锈钢丝口闸阀应用规范
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
二、Z15W不锈钢丝口闸阀主要零件材料
|
序号NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
|
2
|
闸板
|
不锈钢CF8M/CF8
|
|
3
|
阀杆
|
不锈钢SS316/304
|
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推垫片
|
不锈钢SS304
|
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
螺母
|
不锈钢SS304
|
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
|
11
|
手轮
|
铝合金
|
|
12
|
铭牌
|
铝
|
|
13
|
手轮垫片
|
不锈钢SS304
|
|
14
|
手轮螺母
|
不锈钢SS304
|
三、Z15W不锈钢丝口闸阀主要连接尺寸及重量
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
