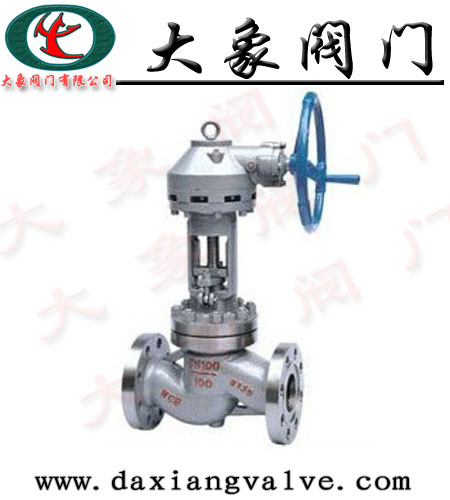

一、J541Y、J541H伞齿轮截止阀简介：

产品型号：J541Y铬钼钢材质、J541H碳钢材质

产品名称：伞齿轮截止阀

产品特点：手动开启、关闭十分省力。

产品用途：大象阀门有限公司伞齿轮截止阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、

医药和轻纺等各个领域。

二、J541Y、J541H伞齿轮截止阀产品概述：

“伞齿轮截止阀”的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

“伞齿轮截止阀”只适用于全开和全关，不允许作调节和节流。“

伞齿轮截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，

关“伞齿轮截止阀” 的力比开“伞齿轮截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

三、J541Y、J541H伞齿轮截止阀设计规范：

1、设计制造按GB12235-89

2、结构长度按 GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

四、J541Y、J541H伞齿轮截止阀技术规范：

C　阀体材料：C–铸钢、P–不锈钢、R–不锈钢

16　公称压力：1／10MPa

H　密封材料：Y–硬质合金、H–镍基合金

1　结构形式：直通式

4　连接形式：4–法兰连接

9　驱动方式：4—直齿轮传动、9—电动

J　阀门类别：截止阀

五、J541Y、J541H伞齿轮截止阀试验性能：

公称压力MPa：1.6、2.5、4.0、6.4、10.0

密封试验压力MPa：1.76、2.75、4.4  、7.04、11.0

强度试验压力MPa：2.4、3.75、6.0、9.6、15.0

适用温度℃：≤425℃

适用介质：水、油品、蒸汽等

本公司其它相关截止阀产品系列：

J41H德标截止阀                 WJ41H德标波纹管截止阀

J61H锻钢焊接截止阀             GJ41W国标波纹管截止阀

UJ41H柱塞截止阀                BJ45W夹套保温截止阀

J44H/Y铸钢角式截止阀            J41H-16C铸钢法兰截止阀

J41H锻钢截止阀                 J44H高压角式截止阀

J441Y正齿轮截止阀               J941H电动截止阀

DJ41H低温截止阀                J41T-16T全铜截止阀

J41B氨用截止阀                 J44H角式截止阀

J61Y-P54 100V电站截止阀

大象阀门公司订货须知：

一、①J541Y、J541H伞齿轮截止阀产品名称与型号②J541Y、J541H伞齿轮截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大象阀门公司的J541Y、J541H伞齿轮截止阀型号，请按J541Y、J541H伞齿轮截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大象阀门公司专家为您审核把关。
