您现在的位置：首页 > 产品中心 > 截止阀 > J41H国标截止阀 |
|
| 产品名称： |

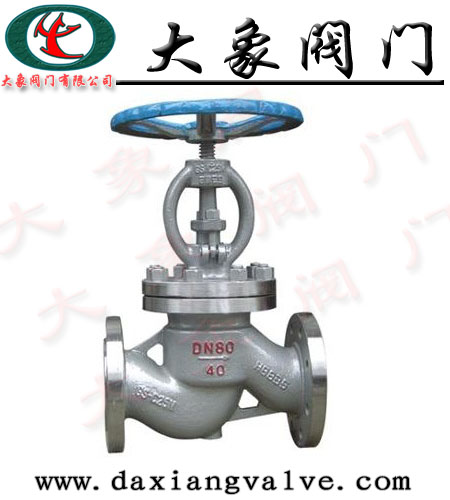

J41H国标截止阀 |
| 产品型号： |
J41H |
| 产品报价： |
零售价（543）
市场价（¥463.00）
会员价（435）
VIP价（350） |
|
J41H国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
国标截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
|
J41H国标截止阀
|
|
J41H国标截止阀结构特点与用途:
1、中法兰式、自密封式多结构。
2、可以安装在管道的任何位置上，启闭迅速、耐磨耐蚀。
3、不锈钢截止阀适用于各腐蚀性介质上的管道上，有良好的防腐性和足够的强度。
4、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温的特点
J41H国标截止阀设计与制造标准:
|
设计与制造
|
法兰尺寸
|
结构长度
|
检验与试验
|
|
GB/T 12235
|
JB/T79 GB/T 9113
|
GB/T 12221
|
GB/T13927 JB/T9092
|
J41H国标截止阀主要性能规范:
J41H国标截止阀试验压力:
|
公称压力 PN(MPa)
|
1 6
|
2 5
|
4 0
|
6 4
|
10 O
|
16 0
|
|
试
验
压
力
(MPa)
|
壳体强度
试 验
|
2.4
|
3.8
|
6.0
|
9.6
|
15
|
24
|
|
上密封
试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
J41H国标截止阀主要零件材料:
|
产品类型
|
适用介质
|
适用温度 (℃)
|
|
J41H/Y-C型
J941H/Y-C型
|
水、蒸汽、油品
|
≤425℃
|
|
≤450℃
|
|
J41W-P型
J941W-P型
|
硝酸类
|
≤200℃
|
|
J41W-R型
|
醋酸类
|
≤200℃
|
|
J41Y-I型
J941Y-I型
|
水、蒸汽、油品
|
≤550℃
|
J41H国标截止阀主要零件材料:
|
产品类别
|
零件名称
|
|
阀体、阀盖
|
阀杆
|
阀瓣
|
密封面
|
阀杆螺母
|
填料
|
紧固件
|
手轮
|
|
J41H/Y-C型
J941H/Y-C型
|
25、WCB
|
铬不锈钢
|
2Cr13
25
|
H：不锈钢
Y：钴基硬
质合金钢
|
铝合铜
|
柔性石墨
|
优质碳钢
|
可锻铸铁
|
|
J41W-P型
J941W-P型
|
铬镍钛钢
|
铬镍钛钢
|
铬镍钛钢
|
铬镍钛钢
|
不锈钢
|
|
J41W-R型
|
铬镍钼钛钢
|
铬镍钼钛钢
|
铬镍钼钛钢
|
铬镍钼钛钢
|
不锈钢
|
|
J41Y-l型
J941Y-l型
|
铬钼钢
|
铬钼钢
|
合金钢
|
钴基硬质
合金钢
|
合金钢
|
|
|
本公司其它相关截止阀产品系列：
J41H德标截止阀 WJ41H德标波纹管截止阀
J61H锻钢焊接截止阀 GJ41W国标波纹管截止阀
UJ41H柱塞截止阀 BJ45W夹套保温截止阀
J44H/Y铸钢角式截止阀 J41H-16C铸钢法兰截止阀
J41H锻钢截止阀 J44H高压角式截止阀
J441Y正齿轮截止阀 J941H电动截止阀
DJ41H低温截止阀 J41T-16T全铜截止阀
J41B氨用截止阀 J44H角式截止阀
J61Y-P54 100V电站截止阀
