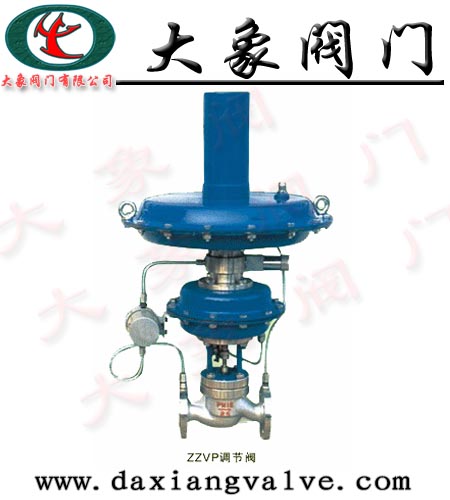

ZZCP、ZZVP型自力式差(微)压调节阀概述：
ZZCP、ZZVP型自力式差(微)压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。
ZZCP、ZZVP型自力式差(微)压调节阀主要技术参数：
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公称压力（MPa）
|
1.0 1.6
|
|
固有流量特性
|
快开
|
|
保证调压阀正常工作
的最小压差P（MPa）
|
≥0.01
|
|
压力分段范围
（KPa）
|
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100
|
|
工作温度℃
|
≤80
|
|
适合介质
|
气体、蒸汽、低粘度液体
|
|
法兰尺寸、型式
|
PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
|
|
结构长度
|
按GB12221-89标准
|
ZZCP、ZZVP型自力式差(微)压调节阀主要性能指标：
|
控制精度％
|
±10
|
|
允许泄
漏量
|
硬密封（L/H）
|
单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
|
|
软密封
（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
应用实例

A.氢冷发电机组密封油系统 B.差压调节阀用于物料循环回路流量控制
C.风机加热系统循环风量控制 E.泵旁路调节 D.两种气体流量的配比控制
ZZCP、ZZVP型自力式差(微)压调节阀许用介质与温度的关系：
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
压力调节范围
（Kpa）
|
0.5～30
|
φ394
|
|
28～50
|
φ308
|
φ394
|
|
48～100
|
φ308
|
ZZCP、ZZVP型自力式差(微)压调节阀外形尺寸
|
公称通径
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法兰距离L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
执行器宽K
|
395
|
|
总高度H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
|
导压管接口螺纹
|
M16×1.5
|
|
重量Kg
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
ZZCP、ZZVP型自力式差(微)压调节阀主要零件及推荐使用温度范围：
|
零件名称
|
材料
|
温度范围
|
|
阀体、阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
(增强)聚四氟乙烯
|
-20～200℃
|
|
司太莱合金堆焊
|
-250～550℃
|
|
压力平衡元件
|
波纹管
|
18Ni12Mo2Ti
|
-160～300℃
|
|
弹簧
|
18Ni12Mo2Ti
|
-160～250℃
|
