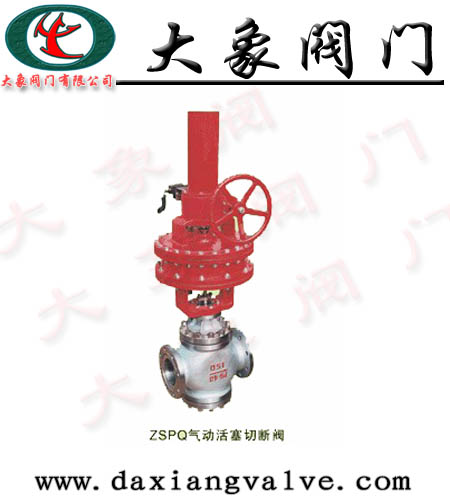

ZSPQ气动活塞快速切断阀资料:

一、ZSPQ气动活塞快速切断阀概述：

ZSPQ气动活塞快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式，DN20阀芯为单导向，DN25~200阀芯为双导向，具有结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中

 ZSPQ气动活塞式快速切断阀产品属性

二、ZSPQ气动活塞快速切断阀详细说明 ：

技术参数和性能指标

 公称通径 DN mm 20 25 40 50 65 80 100 150 200
 阀座直径 d mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
 额定流量系数 KV 2 3 4.4 6.5 10 18 25 40 65 100 150 230 350 540
 行程 mm 10 16 25 40 60
 公称压力 PN Mpa 1.6，4.0，6.4（低温：0.6）
 介质温度 ℃  软密封：-4～+150℃，硬密封：常温型-25～+200℃，中温型-40～+450℃，低温型-60～-250℃
 流量特性 快开式（平板）
 阀体材质 ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr17Ni12Mo2Ti
 阀芯材质 ZG2Cr18Ni90Cr17Ni12Mo2Ti
 阀座材质 软密封：聚四氟乙烯，强化聚四氟乙烯；硬密封：1Cr18Ni90Cr17Ni12Mo2Ti
 法兰标准 铸钢法兰：PN1.6JB82-59，PN4.0，6.4JB79-59
 法兰型式 法兰密封面型是：按JB77-59，PN4.0，6.4为凹面密封
 气源压力 Mpa 0.5MPa
 配用执行器 ZSP系列单作用活塞式气动执行器
 环境温度 ℃ -25～+60℃
 允许泄漏量 L/h 软密封：基本零泄漏，硬密封：符合GBT4213-92、IV级以上
 标准涂层色 深兰色喷塑
 选购附件 空气过滤、稳压、油雾三联件，电磁阀、管接头件及配对法兰盘等

四、ZSPQ气动活塞快速切断阀尺寸：

 五、ZSPQ气动活塞快速切断阀安装与维护

1、 安装：

（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3) 切断阀安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、  维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4） 阀杆：表面损坏，只能换新。

（5）  推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

（8）  阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
