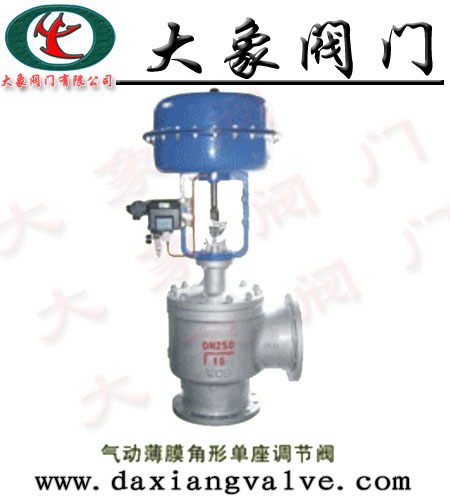

ZMAS型气动薄膜角形单座调节阀由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀、定位器或其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。
ZMAS型气动薄膜角形单座调节阀技术参数
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径 mm
|
10 、 12 、 15 、 20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数 Kv
|
1.6,2.5,4.0,6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力 Mpa
|
4.0,6.4
|
|
行程 mm
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线 等百分比
|
|
介质温度℃
|
-15~+200、-40~+250 （常温型） -40~+450 （中温型）
|
|
连接形式
|
法兰尺寸连接 JB/T79
|
|
气源接头
|
M16*1.5
|
|
阀体材质
|
A105 1Cr18Ni9Ti WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式 ( 常温型 ), 热片式 ( 中温型 )
|
|
可调比 R
|
30:1
|
ZMAS型气动薄膜角形单座调节阀执行机构主要技术参数
|
型号
|
ZM A/B -2
|
ZM A/B -3
|
ZM A/B -4
|
ZM A/B -5
|
|
有效面积 cm2
|
280
|
400
|
630
|
1000
|
|
行程 mm
|
10,16
|
25
|
40
|
60
|
|
弹簧范围 Kpa
|
20～100；40～200；20～60；60～100；80～240
|
ZMAS型气动薄膜角形单座调节阀主要技术性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差 %
|
± 5
|
± 1.0
|
|
回差 %
|
≤ 3
|
≤ 1.0
|
|
死区 %
|
≤ 3
|
≤ 0.4
|
|
额定行程偏差 %( 气关 )
|
≤ 2.5
|
|
允许汇漏量 L/h
|
≤ 1*10 -4 * 阀的额定容量
|
ZMAS型气动薄膜角形单座调节阀允许压差
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径 mm
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
薄膜有效面积cm2
|
280
|
400
|
630
|
1000
|
|
允许最大压差 Mpa
|
5.35
|
3.7
|
3.4
|
1.35
|
0.8
|
0.55
|
0.5
|
0.3
|
0.3
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
注:允许最大压差是P2=0时,气关式执行机构迅号为120Kpa,气关式讯号为0。
ZMAS型气动薄膜角形单座调节阀可配附件
定位器、空气过滤减压器、压力表、手轮、电磁阀、限位开关、电/气转换器。
ZMAS型气动薄膜角形单座调节阀外形尺寸
|
公称通径 DN
|
行程
|
L
|
H
|
D
|
|
PN Mpa
|
常温型
|
中温型
|
|
4.0
|
6.4
|
气开式
|
气关式
|
气开式
|
气关式
|
|
20
|
10
|
85
|
100
|
574
|
537
|
752
|
688
|
280
|
|
25
|
16
|
95
|
115
|
589
|
552
|
738
|
701
|
280
|
|
32
|
16
|
115
|
130
|
589
|
552
|
738
|
701
|
280
|
|
40
|
25
|
115
|
130
|
654
|
602
|
803
|
751
|
352
|
|
50
|
25
|
130
|
150
|
659
|
607
|
808
|
756
|
352
|
|
65
|
40
|
145
|
170
|
942
|
856
|
1123
|
1037
|
410
|
|
80
|
40
|
155
|
190
|
928
|
842
|
1109
|
1023
|
410
|
|
100
|
40
|
175
|
215
|
928
|
842
|
1109
|
1023
|
410
|
|
125
|
60
|
200
|
250
|
1122
|
1010
|
1335
|
1223
|
495
|
|
150
|
60
|
240
|
275
|
1124
|
1012
|
1332
|
1220
|
495
|
|
200
|
60
|
300
|
325
|
1149
|
1037
|
1362
|
1250
|
495
|
ZMAS型气动薄膜角形单座调节阀主要零件材料及推荐使用温度范围
|
零件名称
|
材料
|
温度范围
|
|
最低
|
最高
|
|
阀 体
上、下阀盖
|
HT200
|
-15
|
+200
|
|
ZG230-450
|
-29
|
+425
|
|
ZG1Cr18Ni9Ti
|
-40
|
+550
|
|
阀座、阀芯、阀杆
|
1Cr18Ni9
|
-40
|
+550
|
|
上、下膜盖
|
A3钢板
|
|
|
|
支架、顶盘
|
HT200、WCB
|
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
|
波纹薄膜
|
5806胶夹480D尼龙66网眼布
|
|
|
|
填料
|
聚四氟乙烯
|
-40
|
+200
|
|
碳纤维
|
-120
|
+350
|
|
密封垫
|
橡胶石棉板
|
|
|
|
1Cr18Ni9夹石棉板
|
|
|
|
螺栓、双头螺栓
|
35
|
|
|
|
35CrMoA
|
|
|
