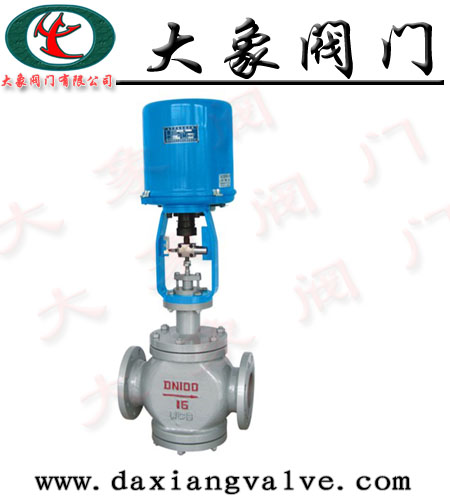

ZDLP型电子式电动单座调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
ZDLP型电子式电动单座调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
ZDLP型电子式电动单座调节阀主要技术参数
|
公称通径DN
（mm）
（阀座直径dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比R
|
50：1
|
|
允许
泄漏量
|
单座
|
硬密封：Ⅳ级、软密封：Ⅵ级
|
|
套筒
|
硬密封：Ⅱ级、软密封：Ⅵ级
|
|
工作温度t（℃）
|
-20～200、-40～250、-40～450、-60～450
|
|
信号范围（mA.DC)
|
0～10、4～20
|
|
电源电压
|
220V、50Hz
|
|
作用方式
|
故障时：全关、全开、自锁位
|
|
