X43W-1.0C二通法兰式铸钢旋塞阀(Plug Valve)：旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径（小于100毫米）的场合。为了扩大旋塞阀的应用范围，已研制出许多新型结构。油润滑旋塞阀是最重要的一种。特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。它的工作压力可达6.4MPA，最高工作温度可达325℃。
X43W-1.0C二通法兰式铸钢旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式、三通式和四通式三种。
X43W-1.0C二通法兰式铸钢旋塞阀主要优点如下：1、适用于经常操作，启闭迅速、轻便。2、流体阻力小。3、结构简单，相对体积小，重量轻，便于维修。4、密封性能好。5、不受安装方向的限制，介质的流向可任意。6、无振动，噪声小。
X43W-1.0C二通法兰式铸钢旋塞阀安装与维护应注意以下事项：1、要留有阀柄旋转的位置。2、不能用作节流。3、带传动机构的旋塞阀应直立安装。
|
型号
|
公称压力
PN（MPa）
|
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
壳体
|
密封
|
|
X43W-1.0C
|
1.0
|
1.1
|
1.1
|
煤气、油品
|
≤100
|

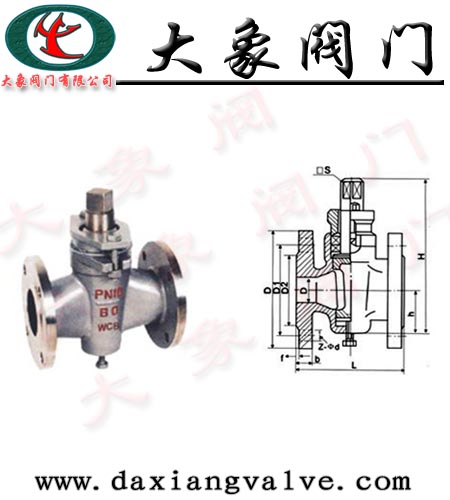

X43W-1.0C二通法兰式铸钢旋塞阀主要尺寸
|
公称通径
DN（mm）
|
尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
15
|
80
|
80
|
55
|
40
|
4/12
|
|
20
|
90
|
90
|
65
|
50
|
4/12
|
|
25
|
100
|
100
|
75
|
60
|
4/12
|
|
32
|
115
|
120
|
90
|
70
|
4/14
|
|
40
|
130
|
130
|
100
|
80
|
4/14
|
|
50
|
145
|
140
|
110
|
90
|
4/14
|
|
65
|
160
|
160
|
130
|
110
|
4/14
|
|
80
|
200
|
185
|
150
|
125
|
4/18
|
|
100
|
230
|
205
|
170
|
145
|
4/18
|
|
125
|
250
|
235
|
200
|
175
|
8/18
|
|
150
|
320
|
260
|
225
|
200
|
8/18
|
|
200
|
350
|
315
|
280
|
255
|
8/18
|
X43W-1.0C二通法兰式铸钢旋塞阀主要材料
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X43W-0.6
|
灰铸铁
|
灰铸铁
|
可锻铸铁
|
油浸石棉盘根
柔性石墨
|
